HC-U96多通道超声测桩仪

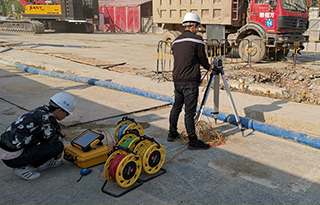

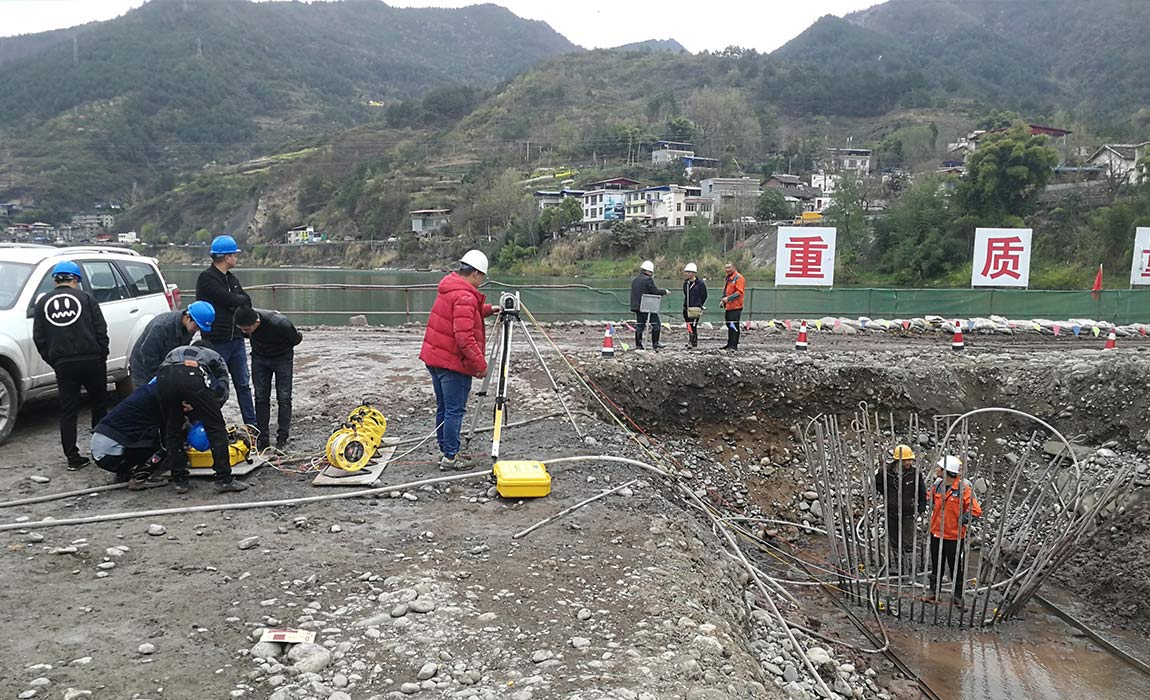

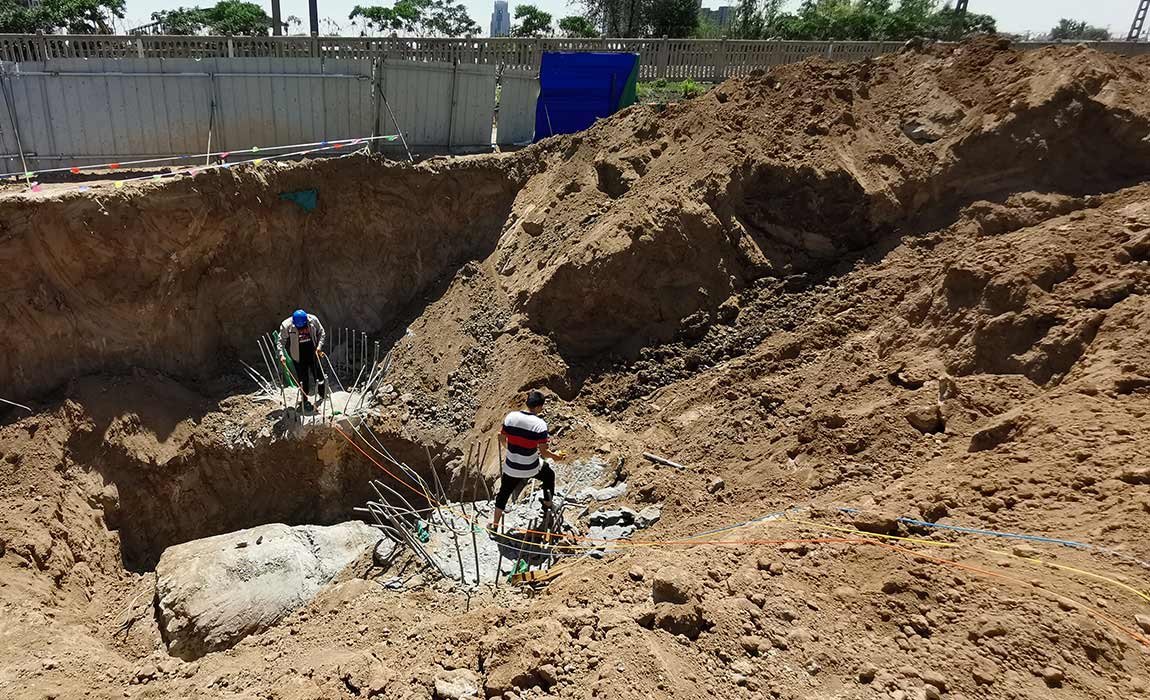

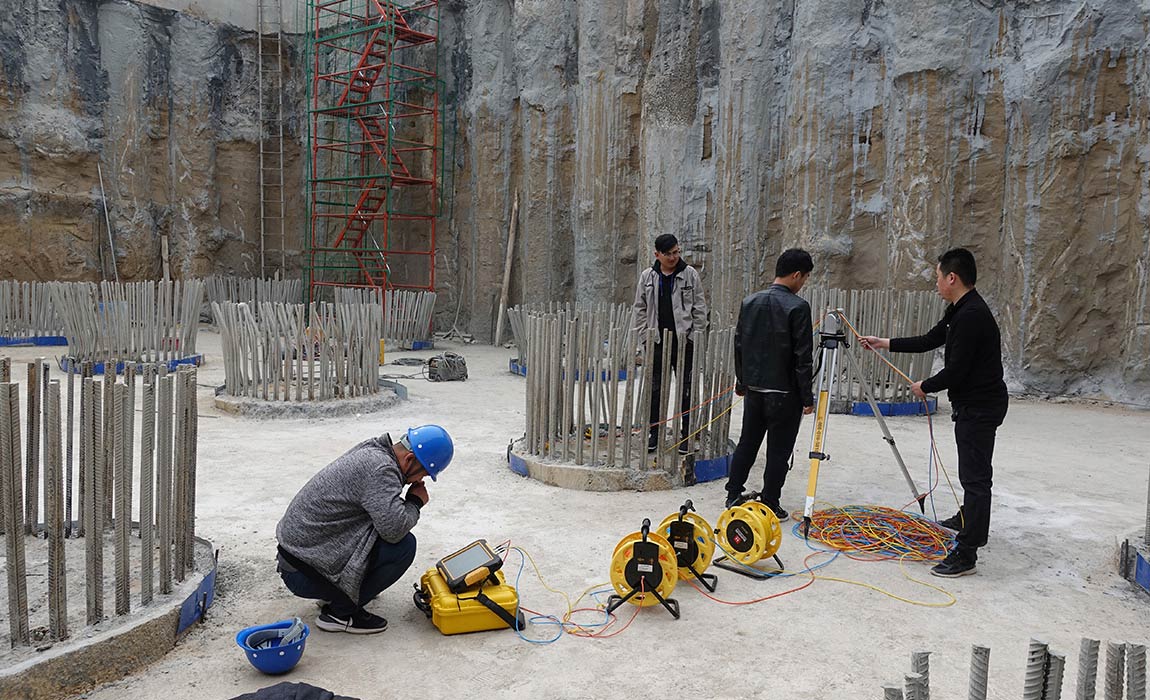

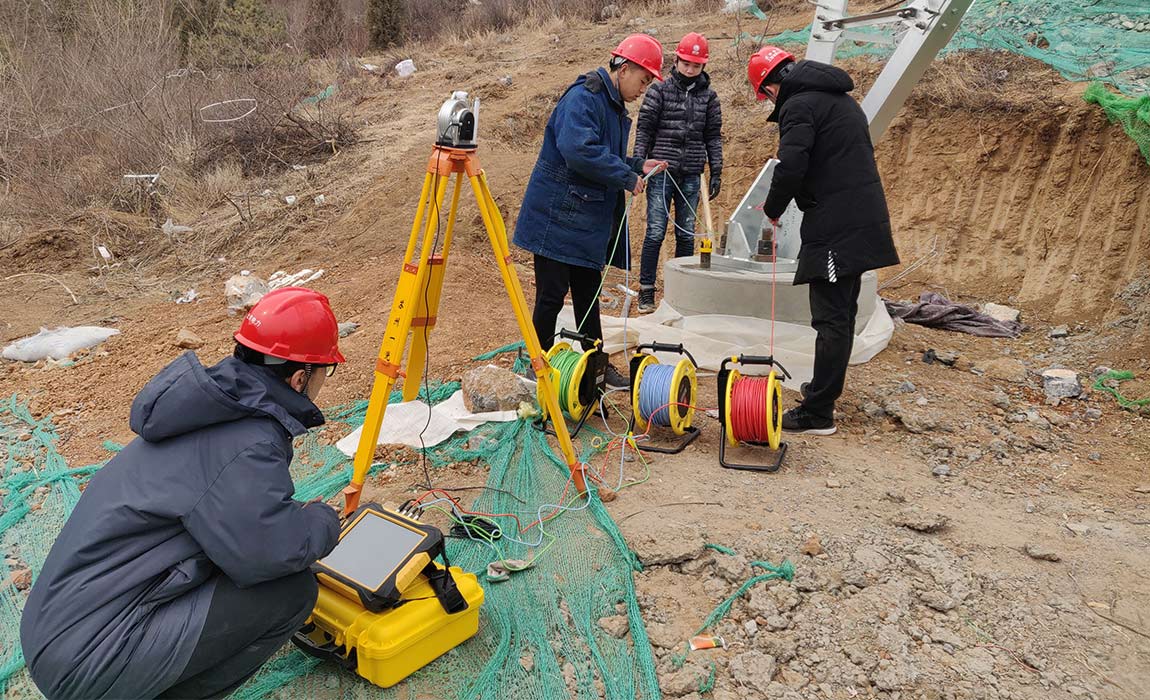

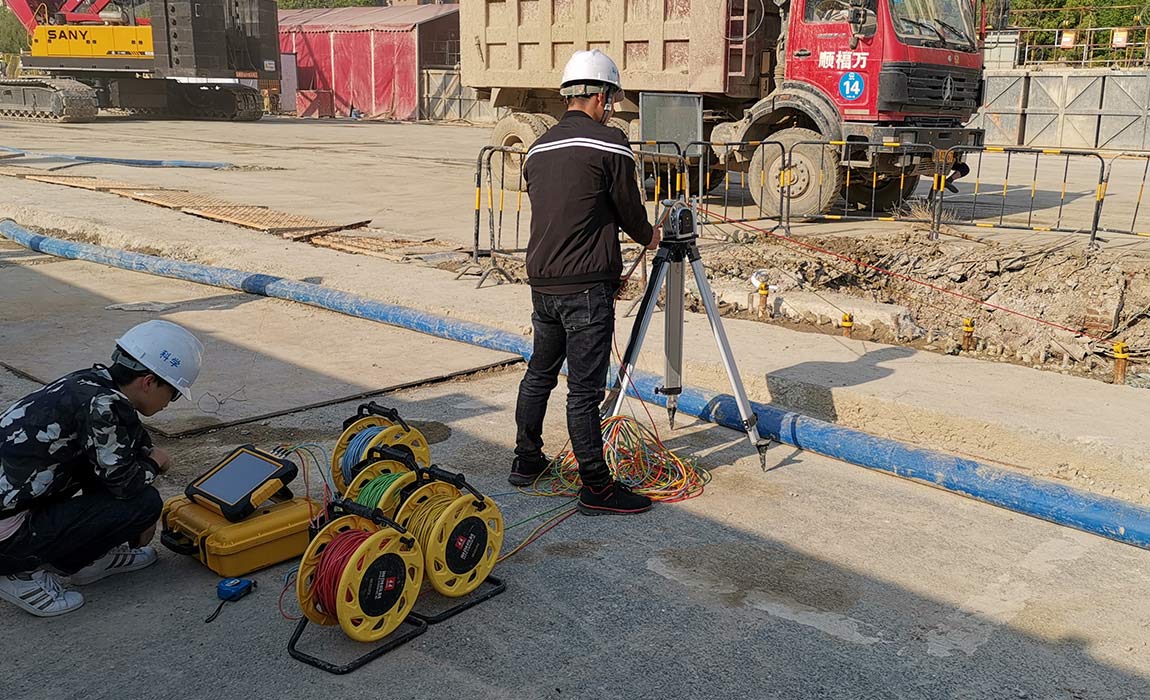

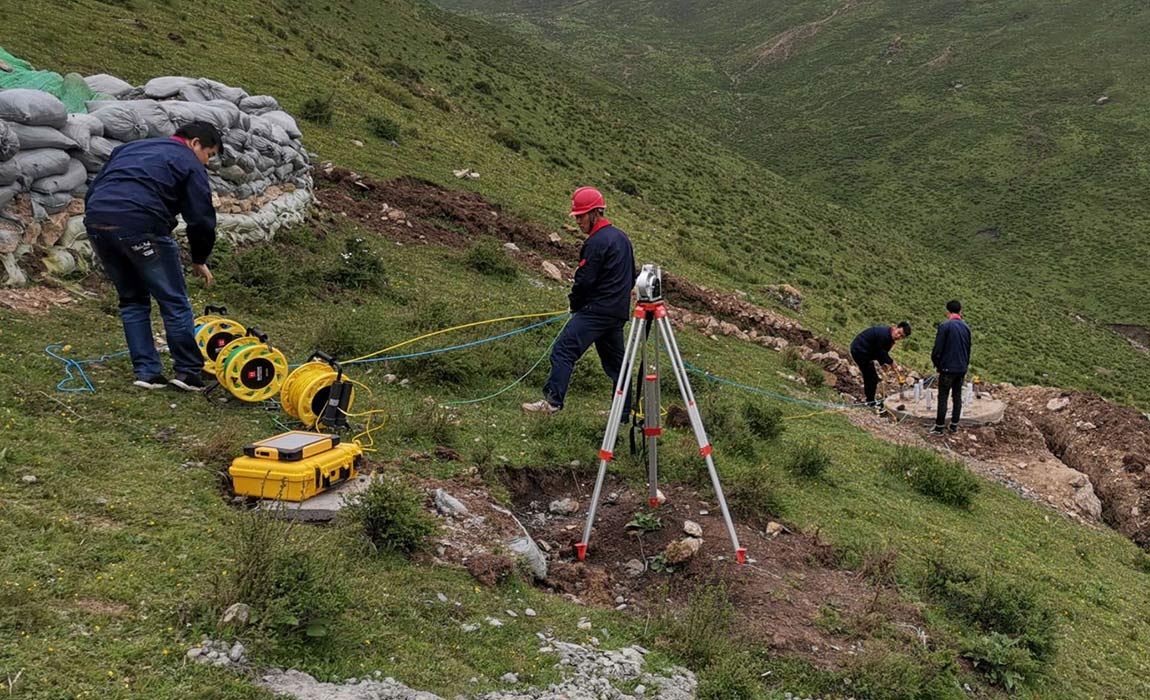

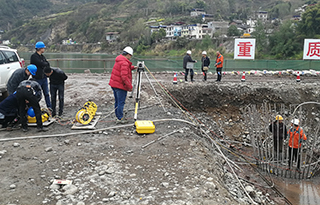

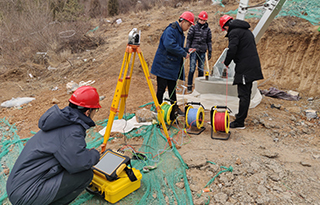

工程现场应用案例

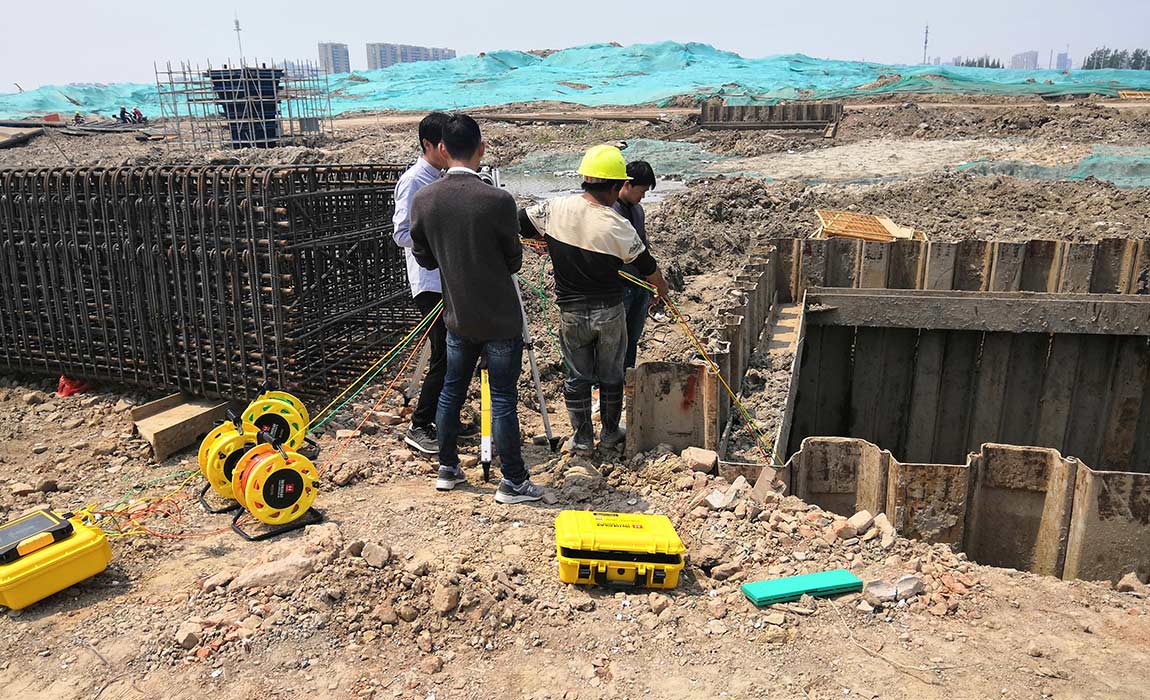

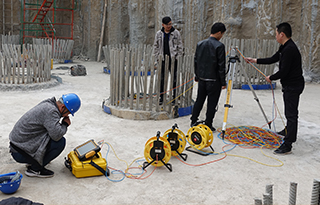

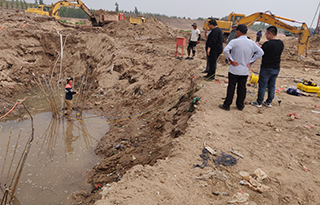

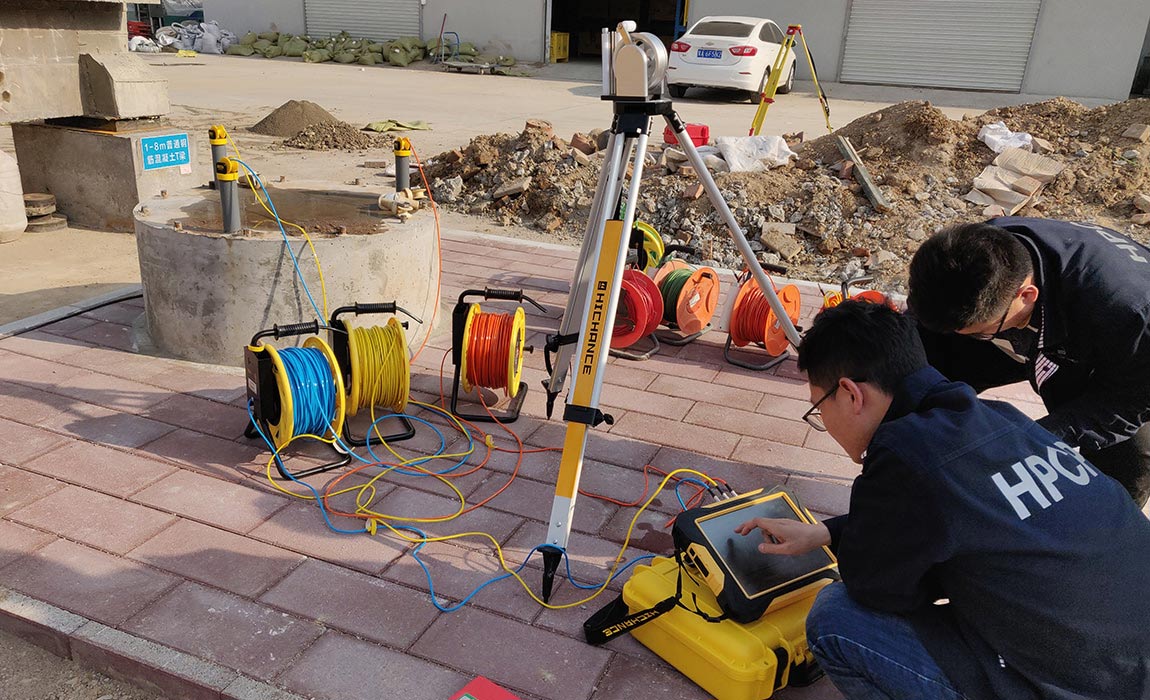

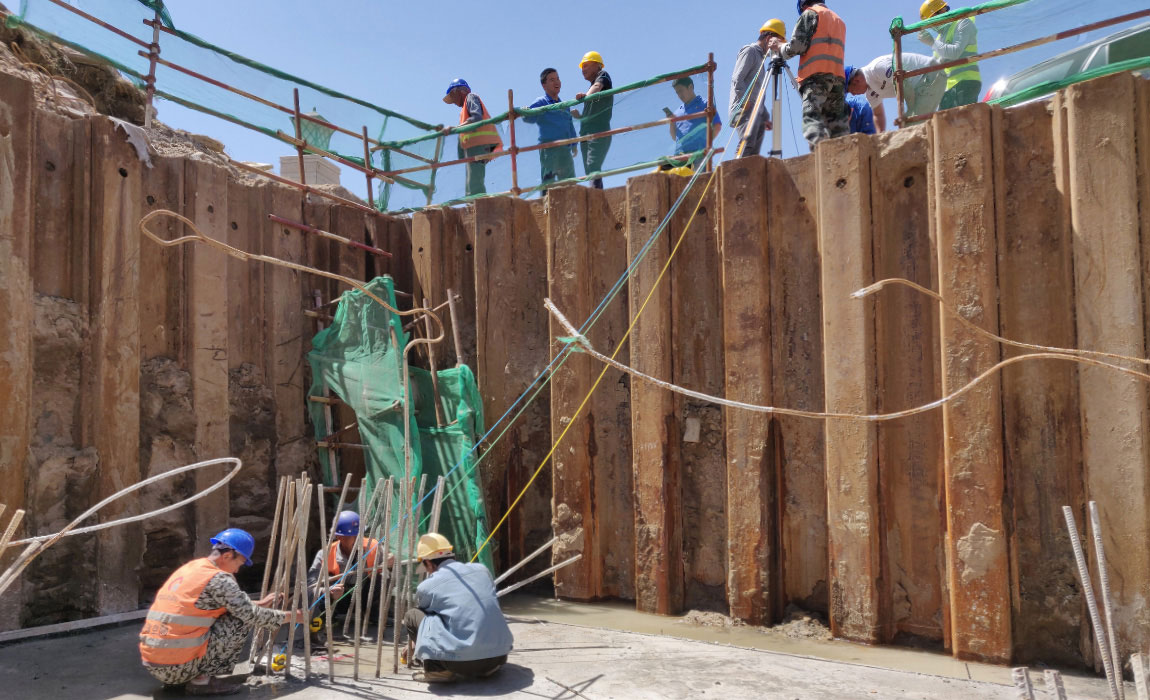

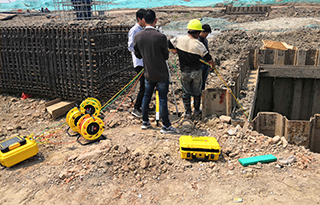

  • 江苏盐城设备基础桩检测

  • 河北邢台市政桥梁基础桩检测

  • 山东潍坊河道桥梁基础桩检测

  • 河北张家口国家电网电力铁搭基础桩检测

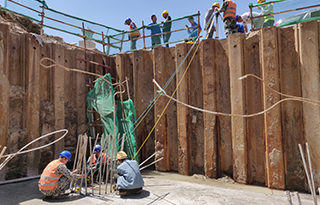

  • 浙江杭州地铁工程地下连续墙检测

  • 江苏盐城公路桥梁基础桩检测

  • 四川广元高速公路基础桩检测

  • 山东青岛公路桥梁基础桩检测

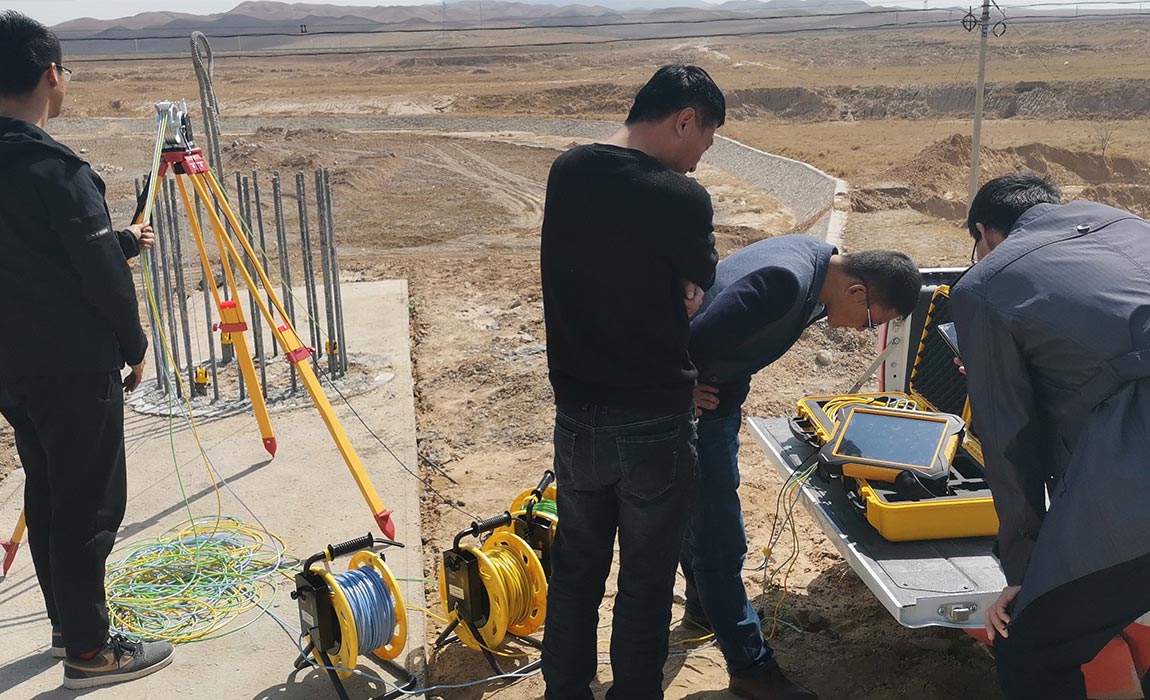

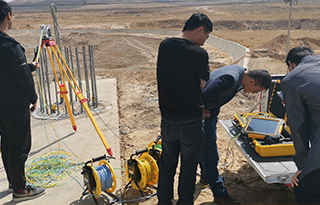

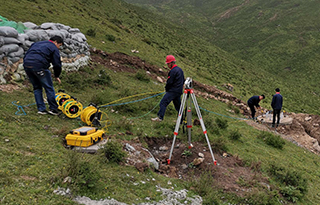

  • 甘肃卓尼国家电网电力铁搭基础桩检测

  • 宁夏吴忠公路桥梁基础桩检测

  • 河北邢台公路桥梁基础桩检测

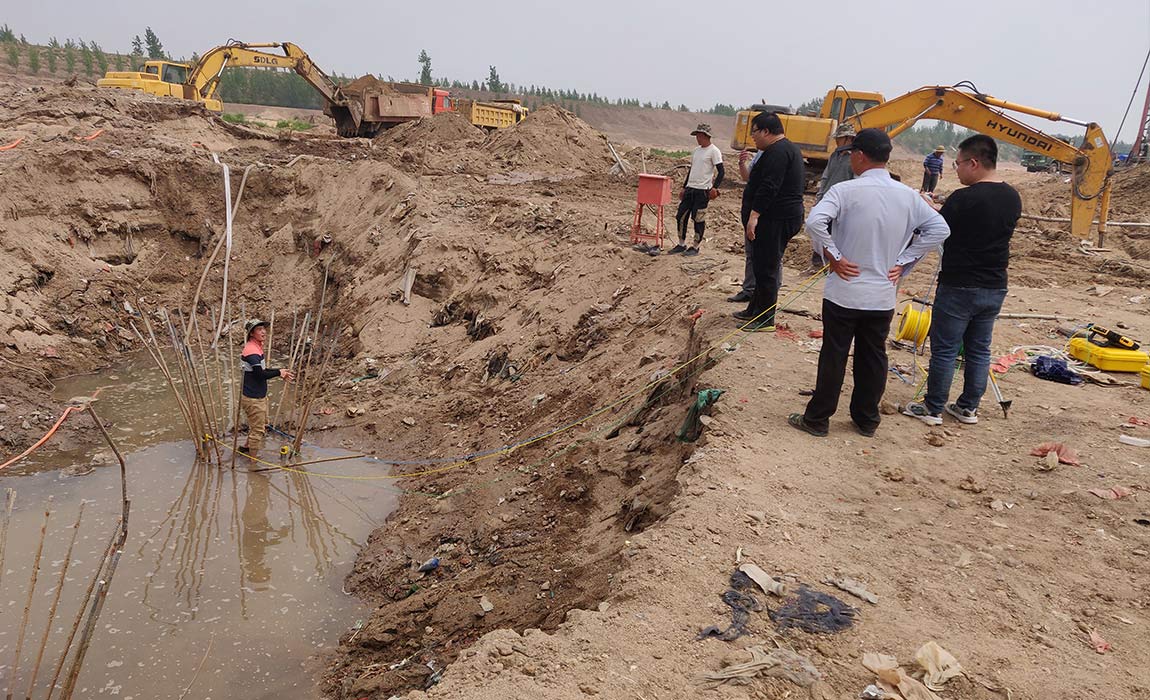

  • 河北某公路综合甲级缺陷桩基地检测

X
  • 江苏盐城设备基础桩检测

  • 河北邢台市政桥梁基础桩检测

  • 山东潍坊河道桥梁基础桩检测

  • 河北张家口国家电网电力铁搭基础桩检测

  • 浙江杭州地铁工程地下连续墙检测

  • 江苏盐城公路桥梁基础桩检测

  • 四川广元高速公路基础桩检测

  • 山东青岛公路桥梁基础桩检测

  • 甘肃卓尼国家电网电力铁搭基础桩检测

  • 宁夏吴忠公路桥梁基础桩检测

  • 河北邢台公路桥梁基础桩检测

  • 河北某公路综合甲级缺陷桩基地检测

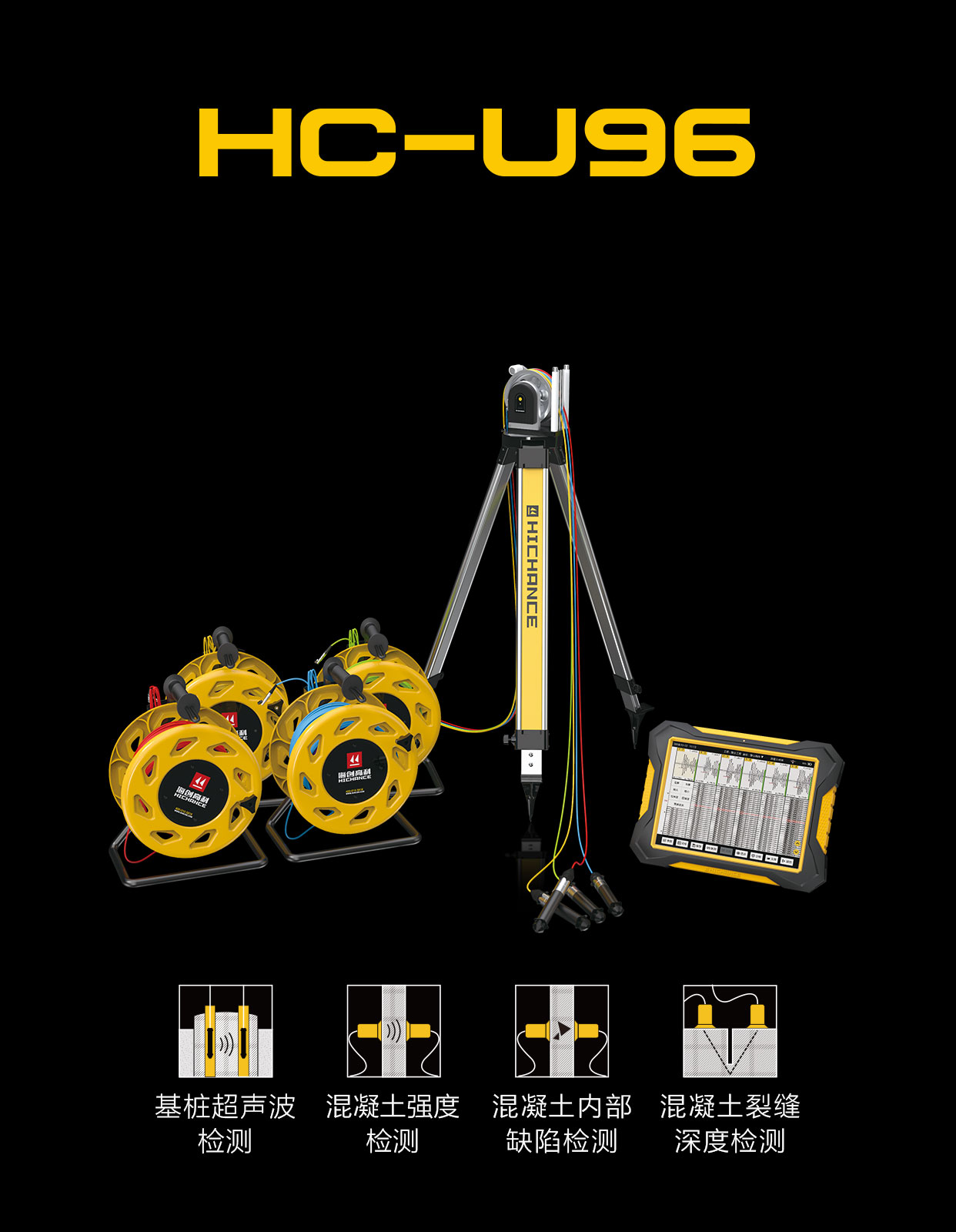

更强劲 更专业 更稳定

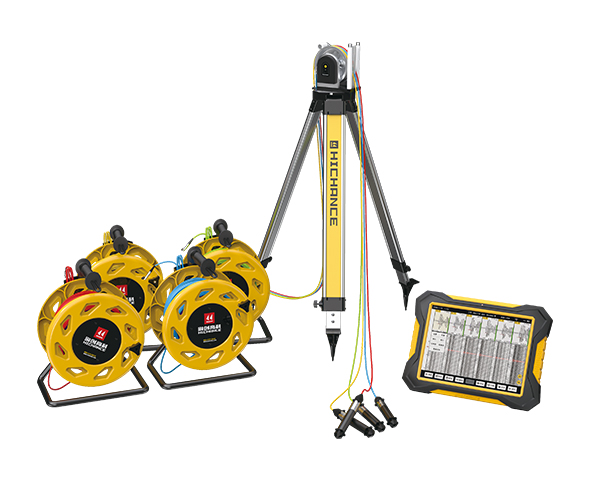

HC-U9是一款性能强劲、设计专业、稳定可靠的多通道超声测桩仪。可实现4个声测管6剖面一次提升完成整桩检测。主机采用高亮工业级触控屏、收发一体式径向换能器、无线防水深度计数轮等。经12项出厂性能测试,让您可以全神专注于手中的检测工作。

  • 12.1寸

    高亮工业显示屏
  • 580尼特

    屏幕最大亮度
  • 3.5KG

    主机重量
  • 13600mAh

    大容量锂电池
  • 8.5H

    超长待机 持续工作
  • IP66

    计数轮防护等级
  • -20~60℃

    适应严苛环境
  • 12项

    可靠性测试

更强劲

强大配置 高效顺畅

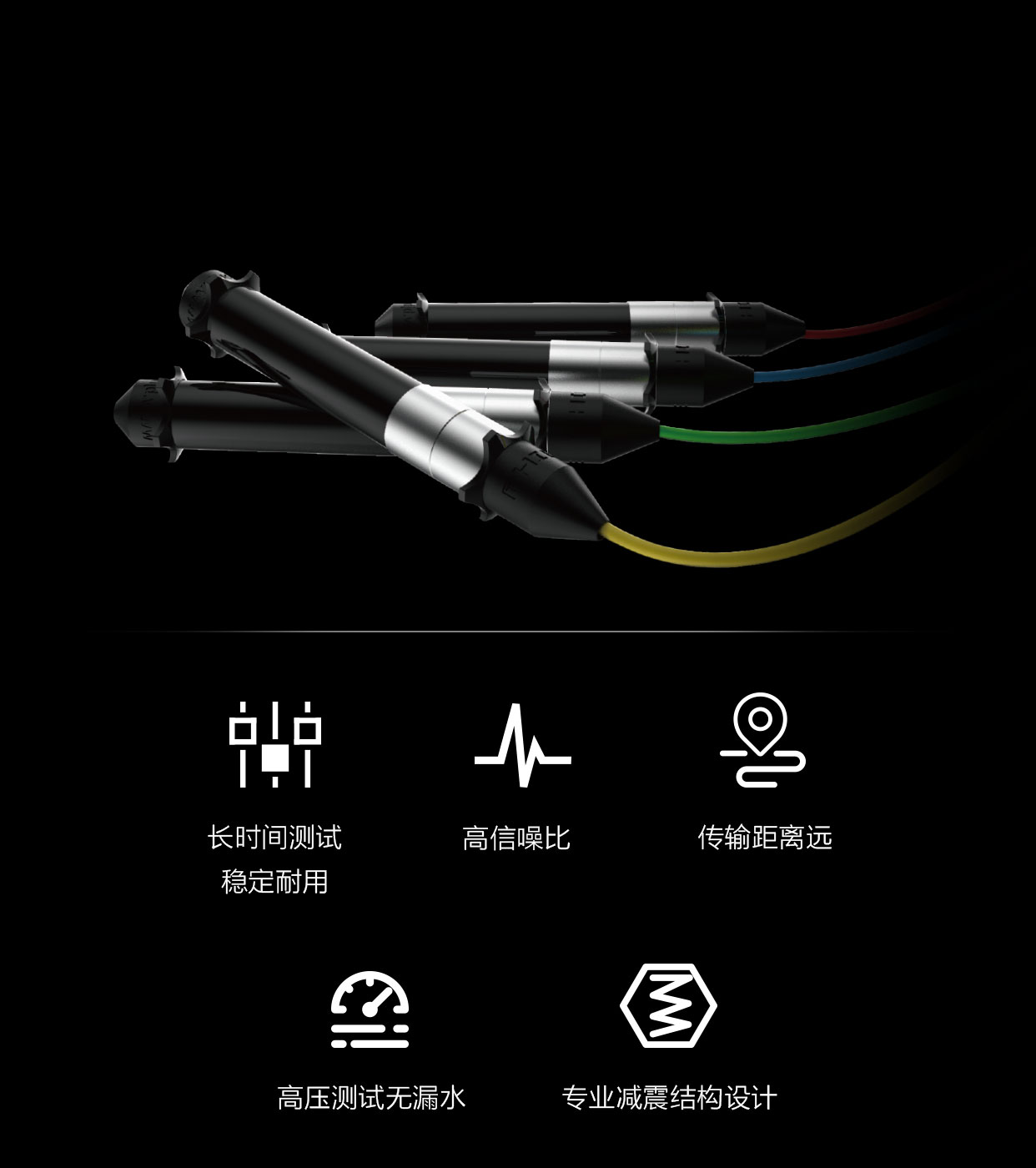

收发一体式径向换能器

能满足各类复杂检测工况,发射能量强,信噪比
高,传输距离远,小信号清晰稳定。专业减震结
构设计,严格长时间工作测试、换能器更耐用。

  • 长时间测试稳定耐用
  • 高信噪比
  • 传输距离远
  • 高压测试无漏水
  • 专业减震结构设计

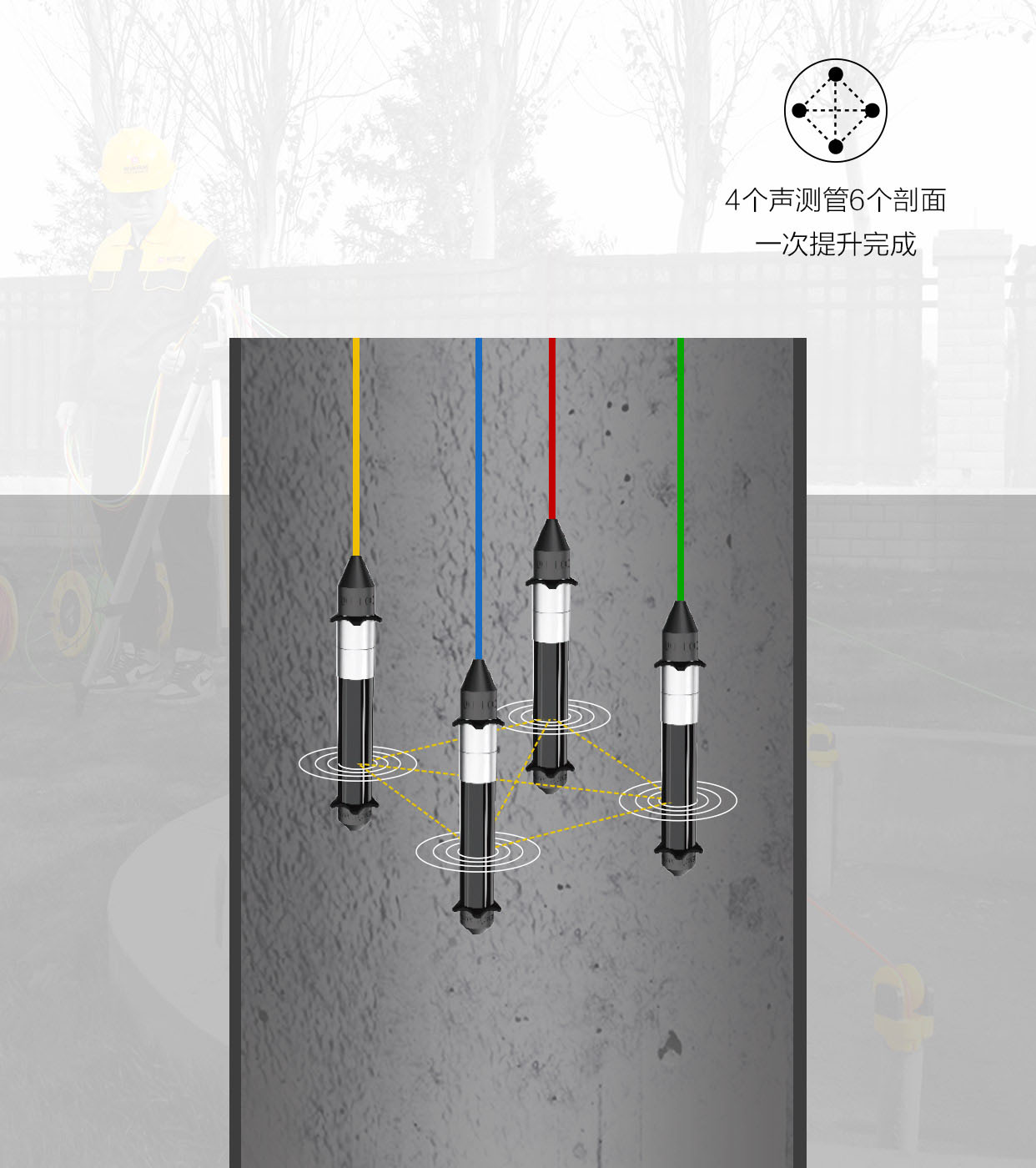

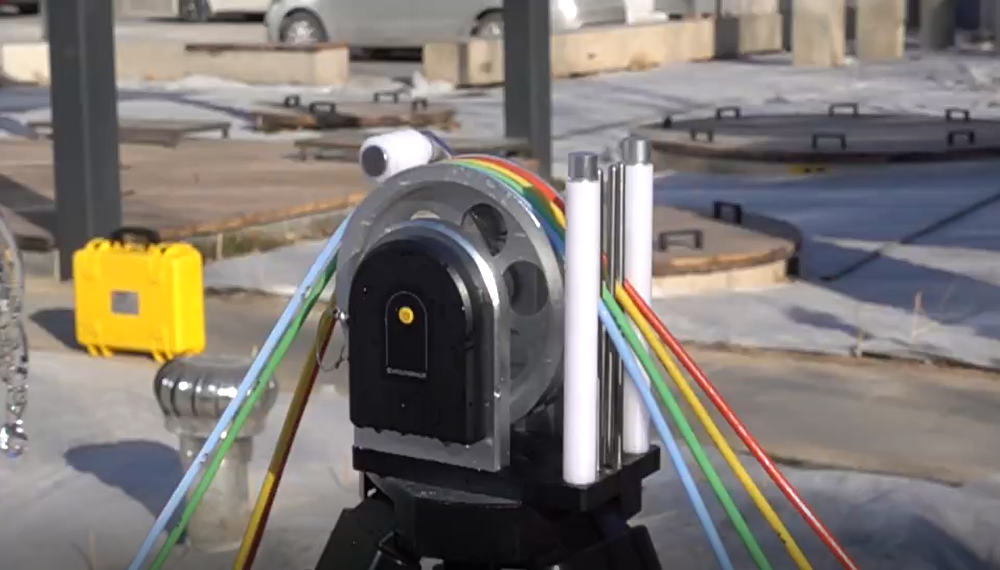

4个声测管6剖面
一次提升完成整桩检测

声测线间距多档可调,声测线间距为0.2m时,
最大提升速度60m/min。


4个声测管6个剖面
一次提升完成

全芯升级 高效顺畅

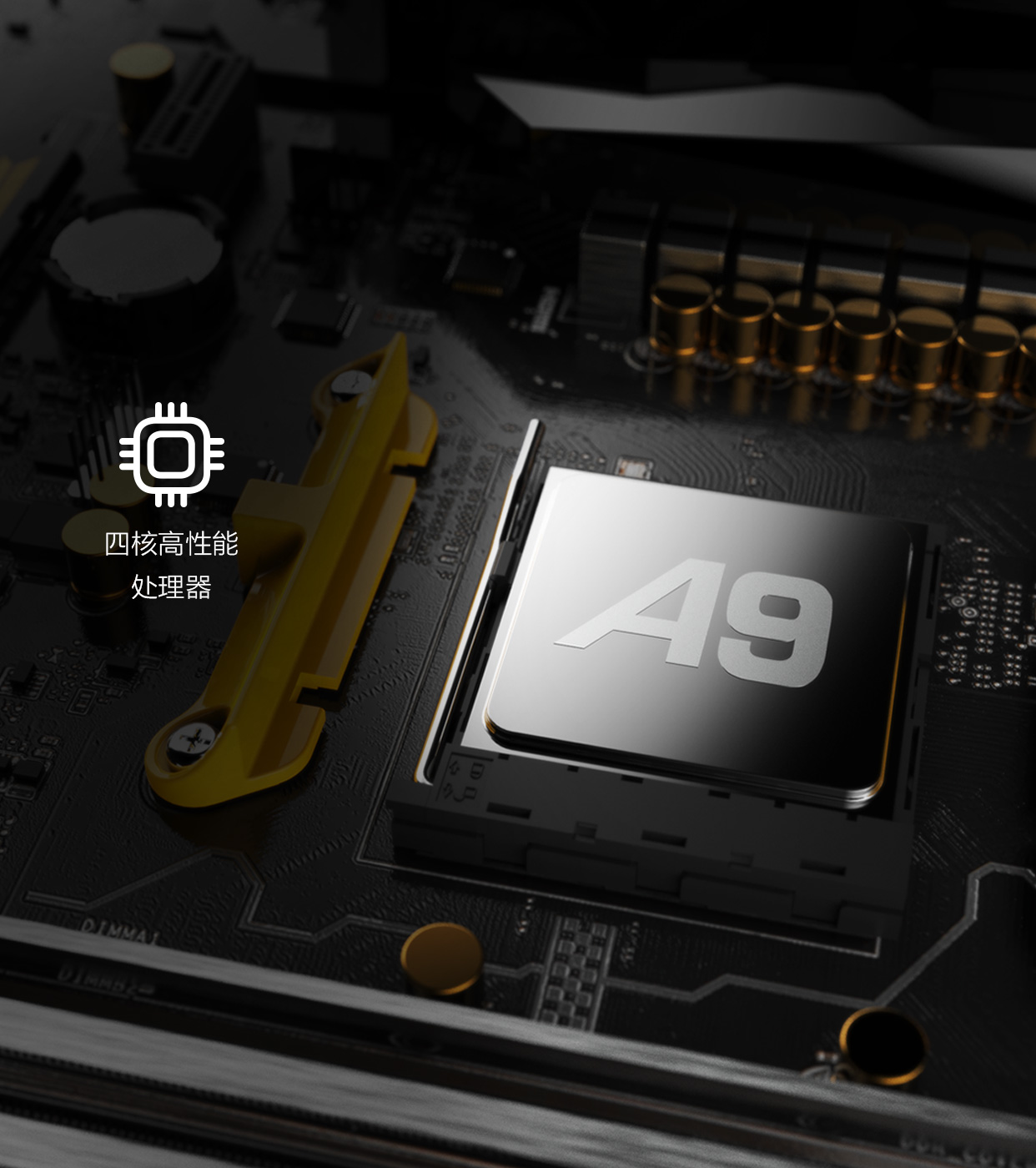

全新嵌入式A9架构四核高性能处理器,搭载
1GHz主频、内存1GB。数据处理强大,设
备运行流畅。


四核高性能处理器

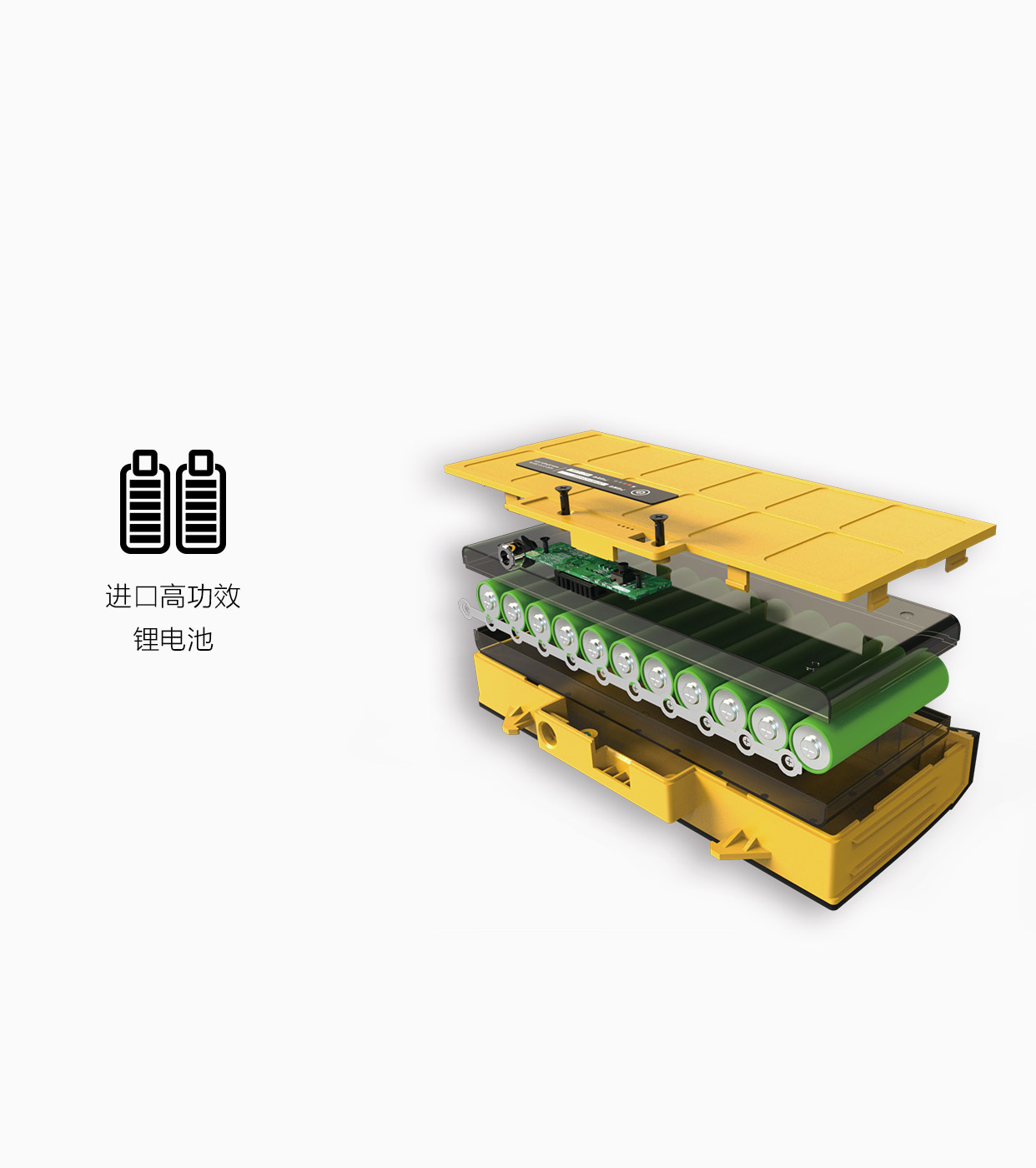

强大续航

18650进口锂电芯,电池容量13600mAh,电池
可以连接主机充电,也可以独立充电,野外工作
续航无忧。HC-U9采用可更换外置电池设计,无需工具手动拆卸,方便更换和充电。


进口高功效锂电池

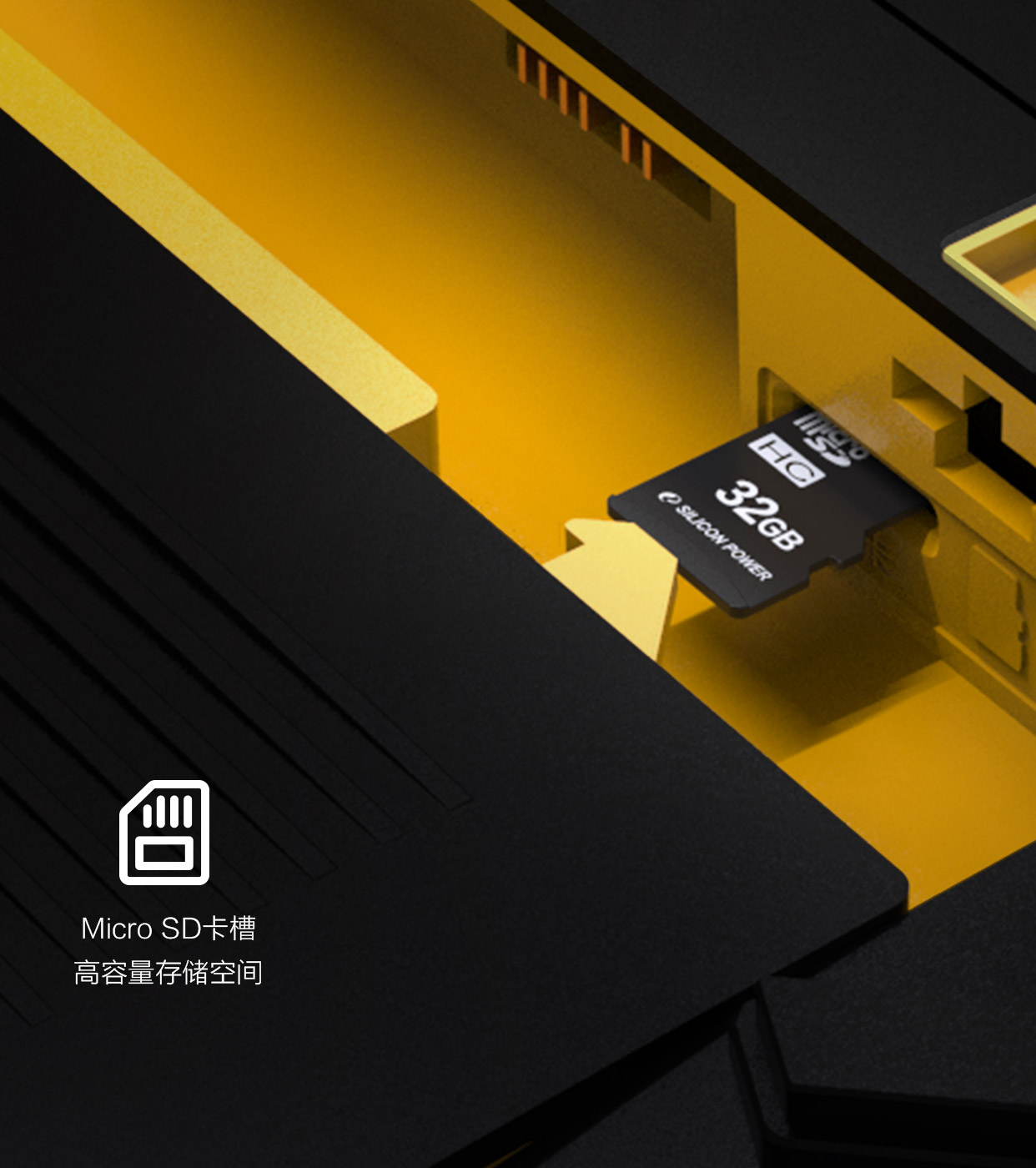

高容量存储空间

主机配备Micro SD卡槽,标配32G存储空间,
主机可存储近6000个桩文件。


Micro SD卡槽
高容量存储空间

更专业

控制精准 匠心品质

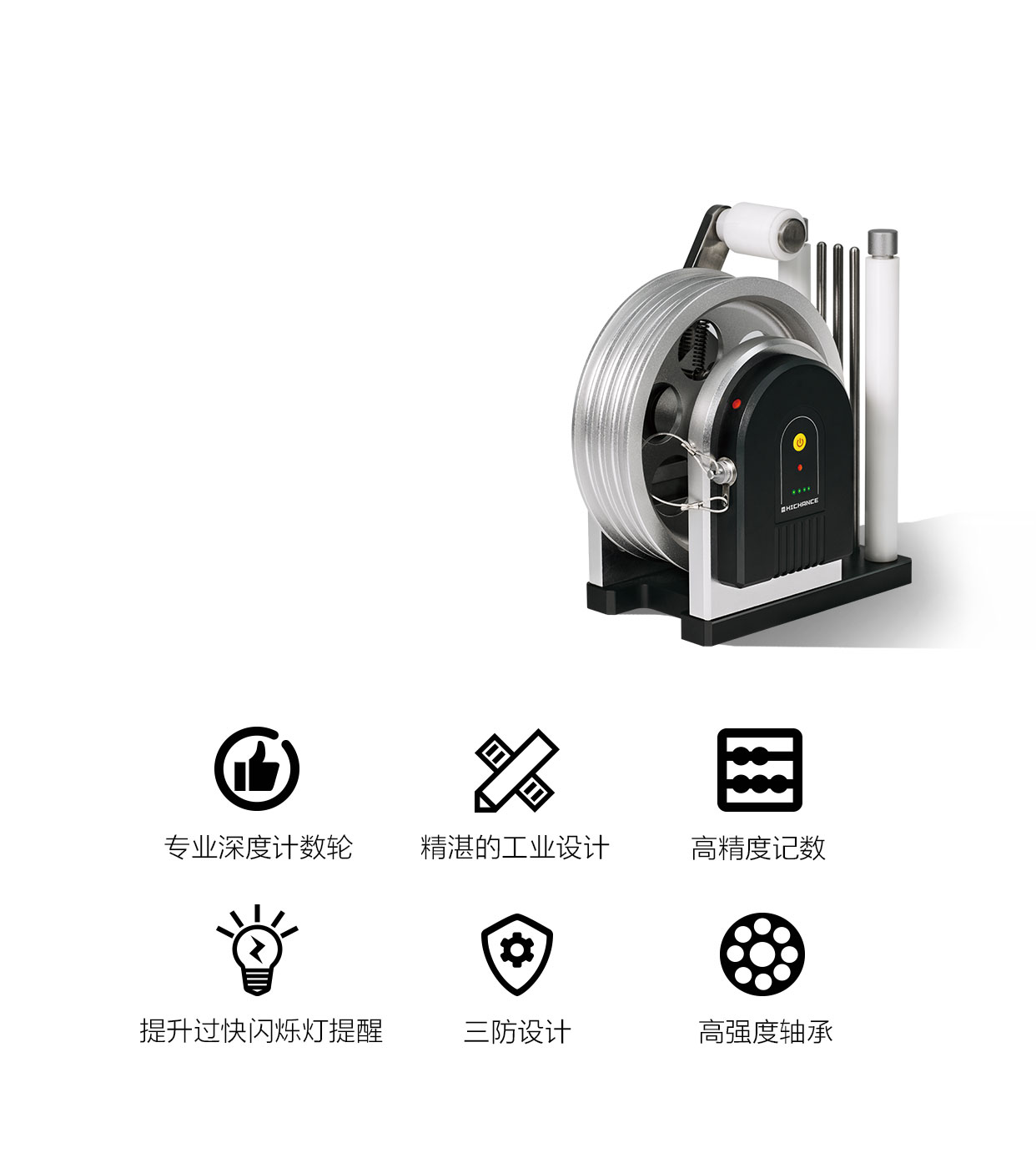

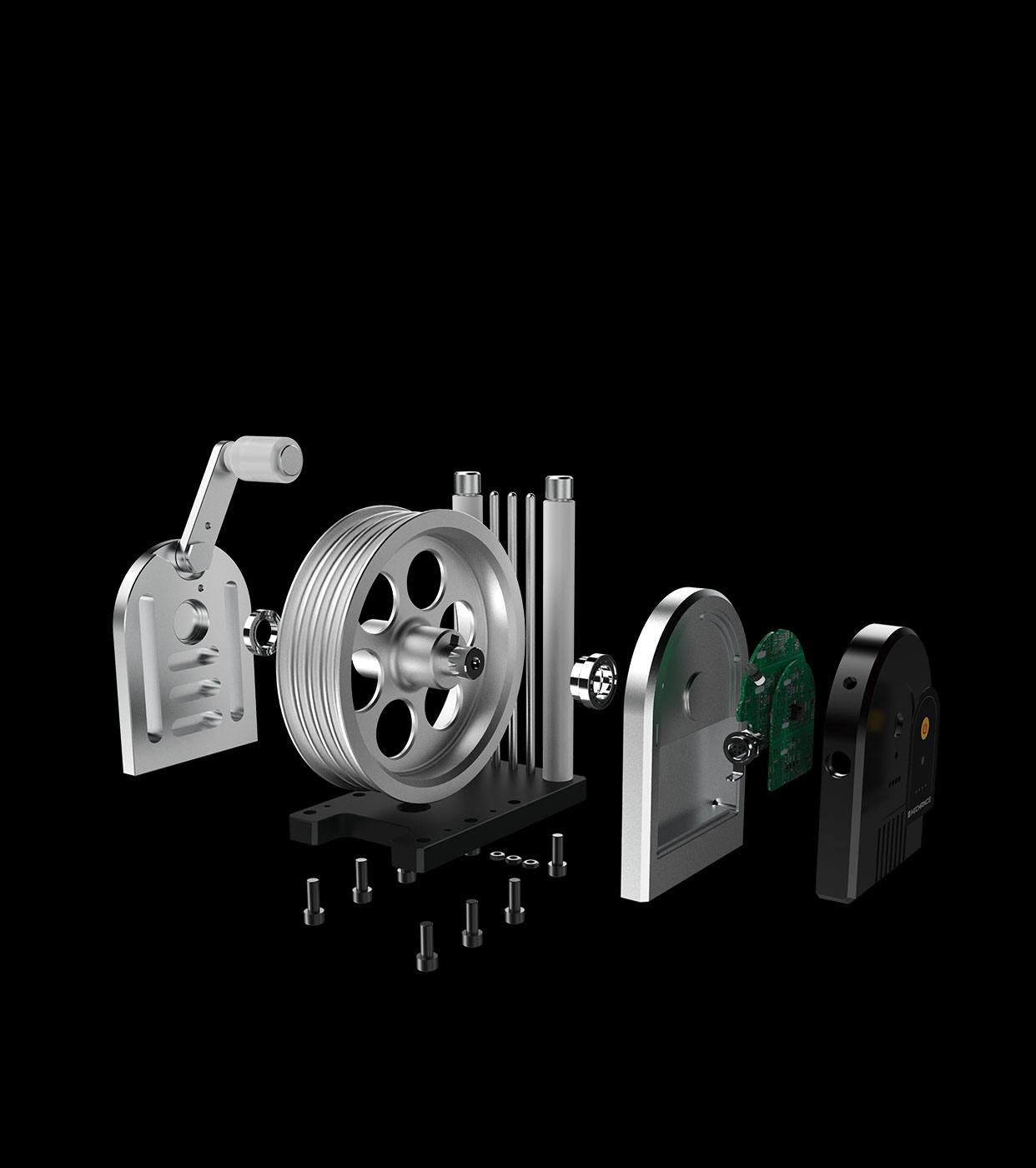

专业级检测工程师深度计数轮

采用高精度传感器配合全新的控制算法及精湛的工业设计,
计数精度高,提升过快智能提醒。全防水、防尘、防泥。
高强度轴承,省劲耐用。

  • 专业深度计数轮
  • 精湛的工业设计
  • 高精度计数
  • 提升过快闪烁灯提醒
  • 三防设计
  • 高强度轴承

采用非接触高分辨率磁编码器,可精确捕捉轴承转动,长时间、快速、反复转动不丢数,提高缺陷位置判读精确度。计数轮采用优质铝合金打造,在重量与设计上不断尝试,达到舒适的控制手感。机械零部件均为高精度CNC加工,带来精准流畅的操作体验。

应对严苛工况

计数轮机身全封闭设计,
防水、防尘、防泥,防护等级达IP66

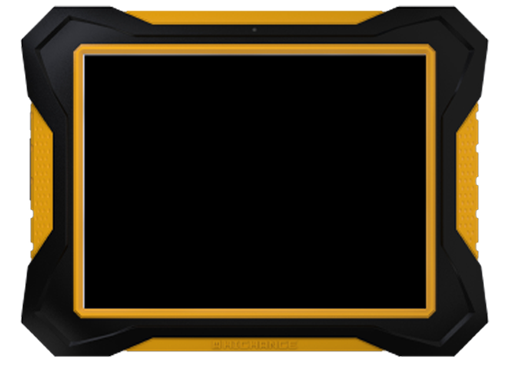

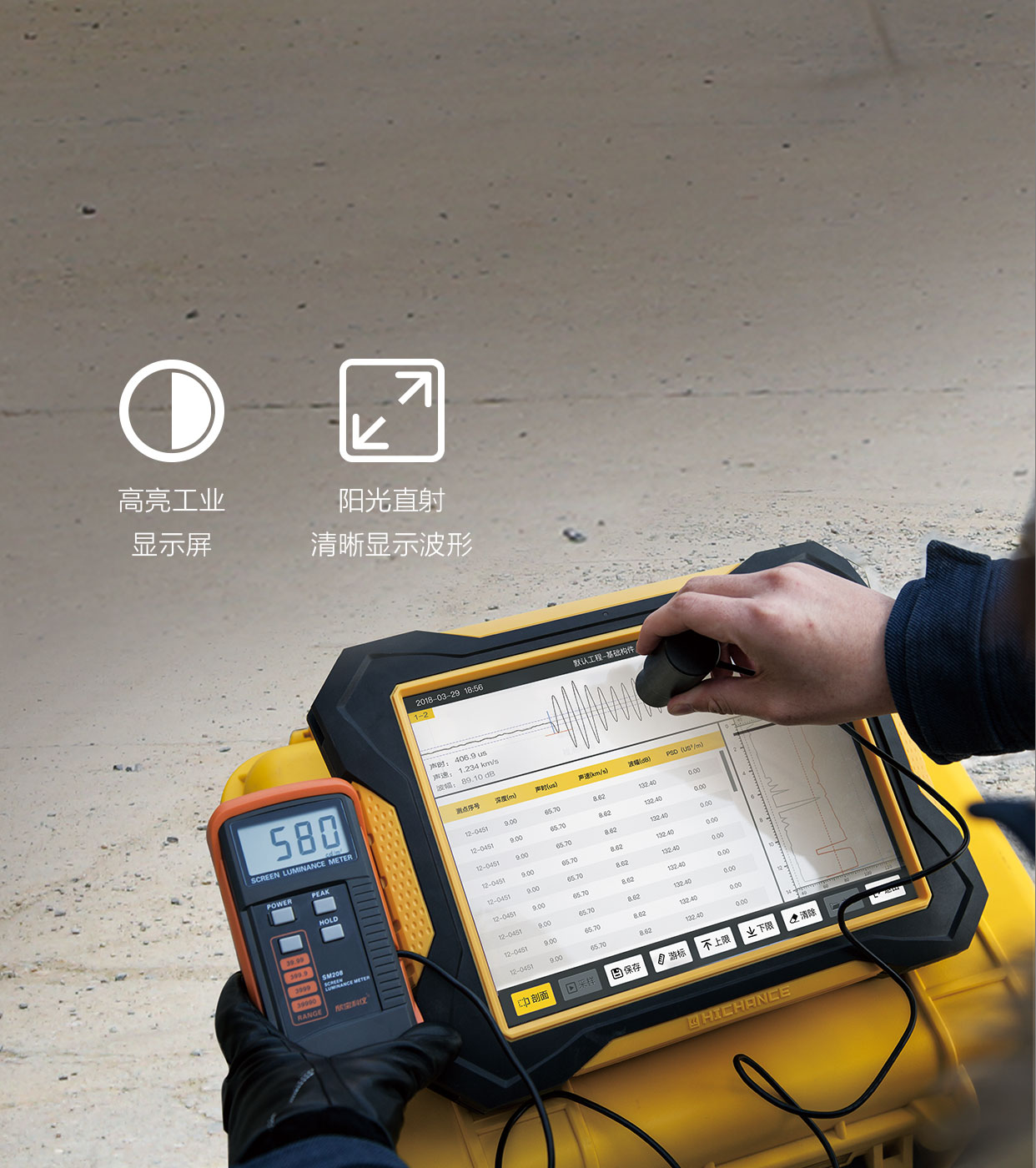

高亮度显示屏

12.1英寸高亮工业显示屏,
亮度可达580尼特,约为普通液晶屏的2倍,
在阳光直射下也能清晰显示波形。


高亮工业
显示屏

阳光直射
清晰显示波形

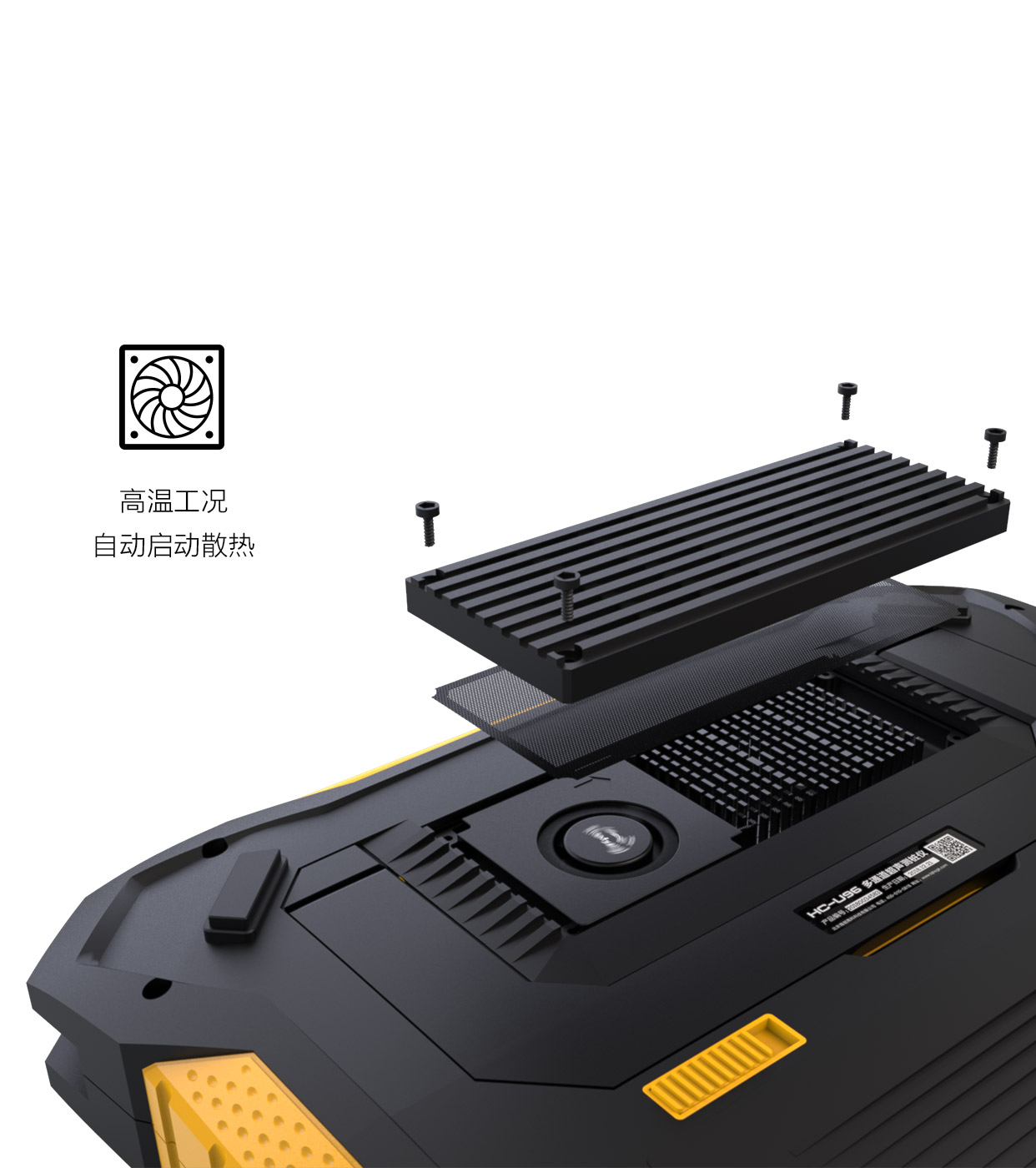

智能散热

独立散热模块,夏季工地高温工况自动启动散热,
CPU在高温环境下也能以最高频率工作,保证运行速度。


高温工况
自动启动散热

工程级主机

主机采用工程级PC+TPU大范围包胶保护,
手感好防磕碰。上下壳体有软胶密封,有效防尘。


独特工艺
加厚机身

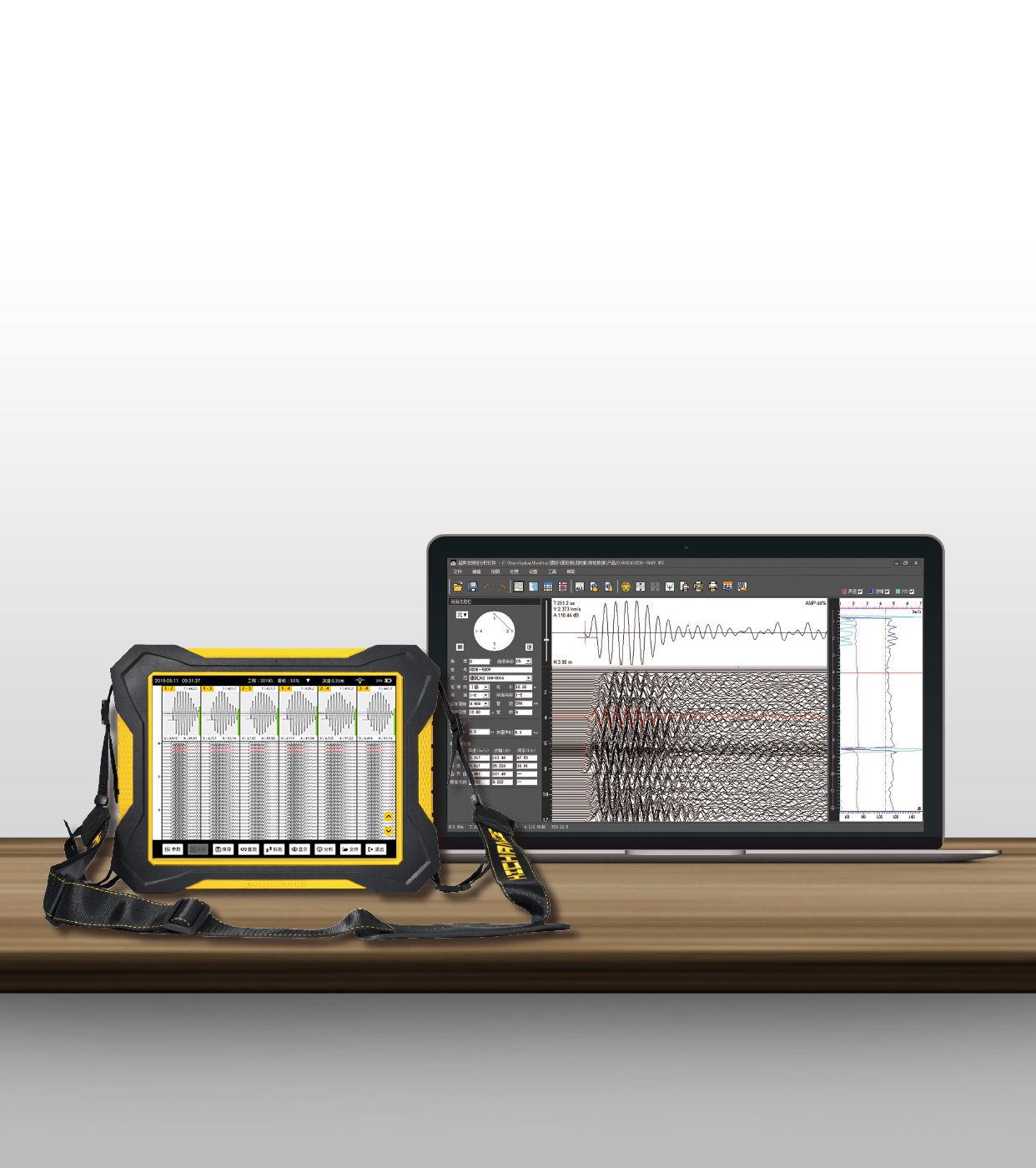

深度定制的系统软件

操作界面简单直观,交互友好。零声时自动获取、断电续传和零点停采、文件按序排列等细节优化,更契合操作者使用习惯。智能判读实时显示首波声时、波幅,首波获取快速准确。内置多地报告模板,多方式便捷导出,支持报告模板定制。

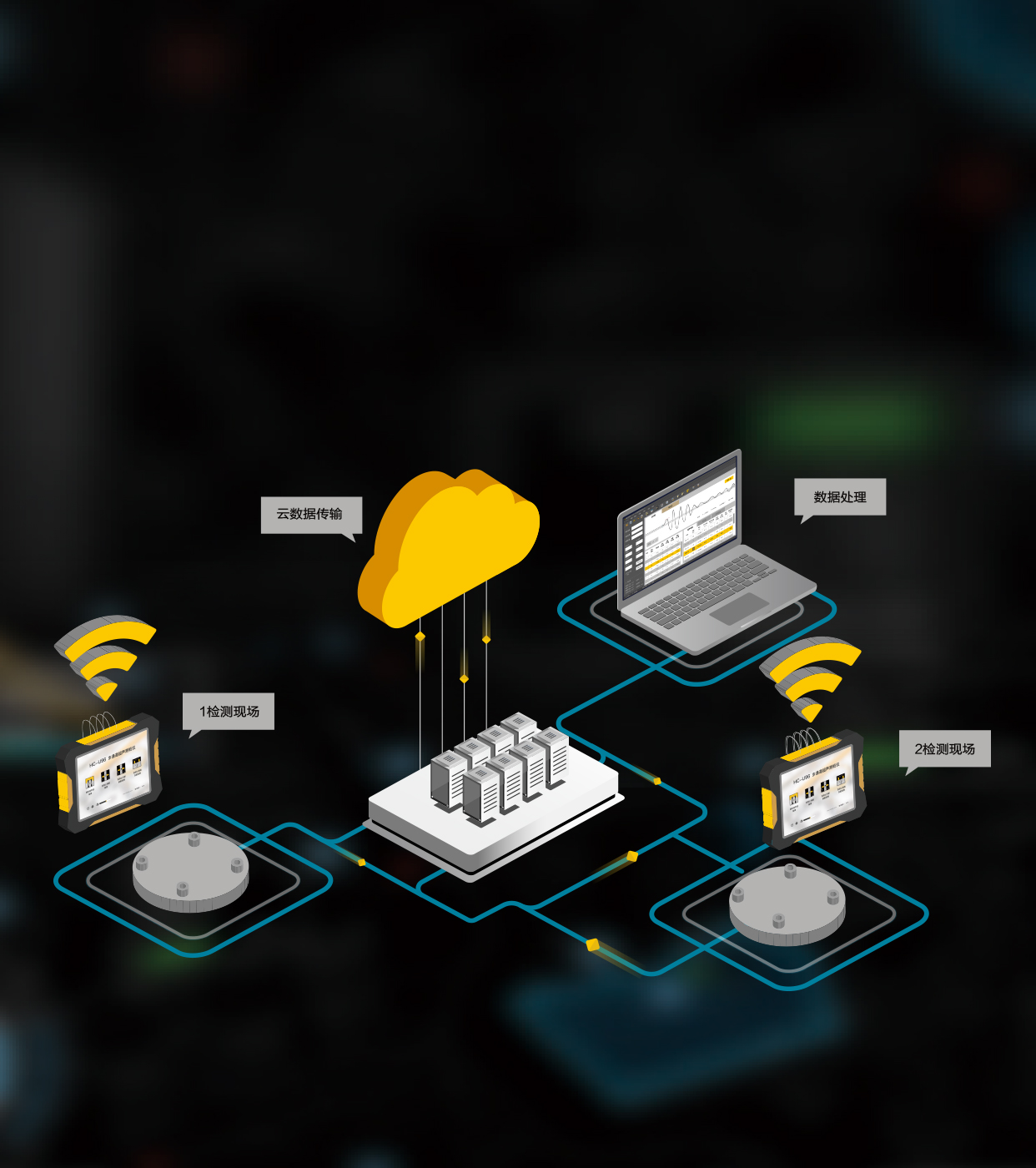

工业互联

机内程序可无线更新;
主机具备蓝牙功能,可一键无线导入检测数据;
数据文件可免费上传云服务器。

更稳定

12项可靠性试验,品质保证

HC-U9从硬件到软件经过12项可靠性试验,能适应各种严苛的检测环境。

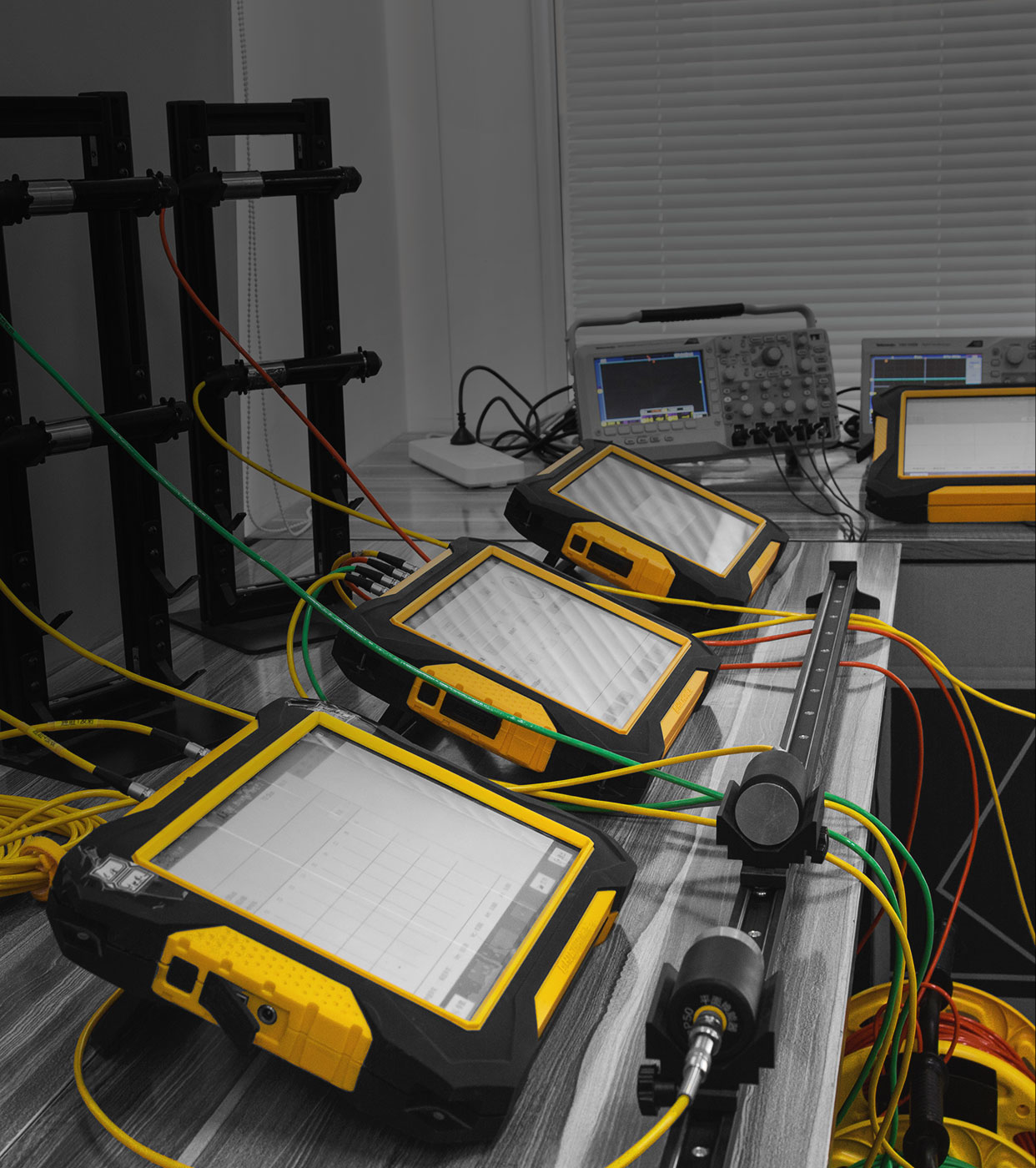

疲劳测试与长时间工作测试

最大亮度(580尼特)与最大通道数(4个通道),
连续长时间工作8.5小时采集状态测试,采集数据无差异。

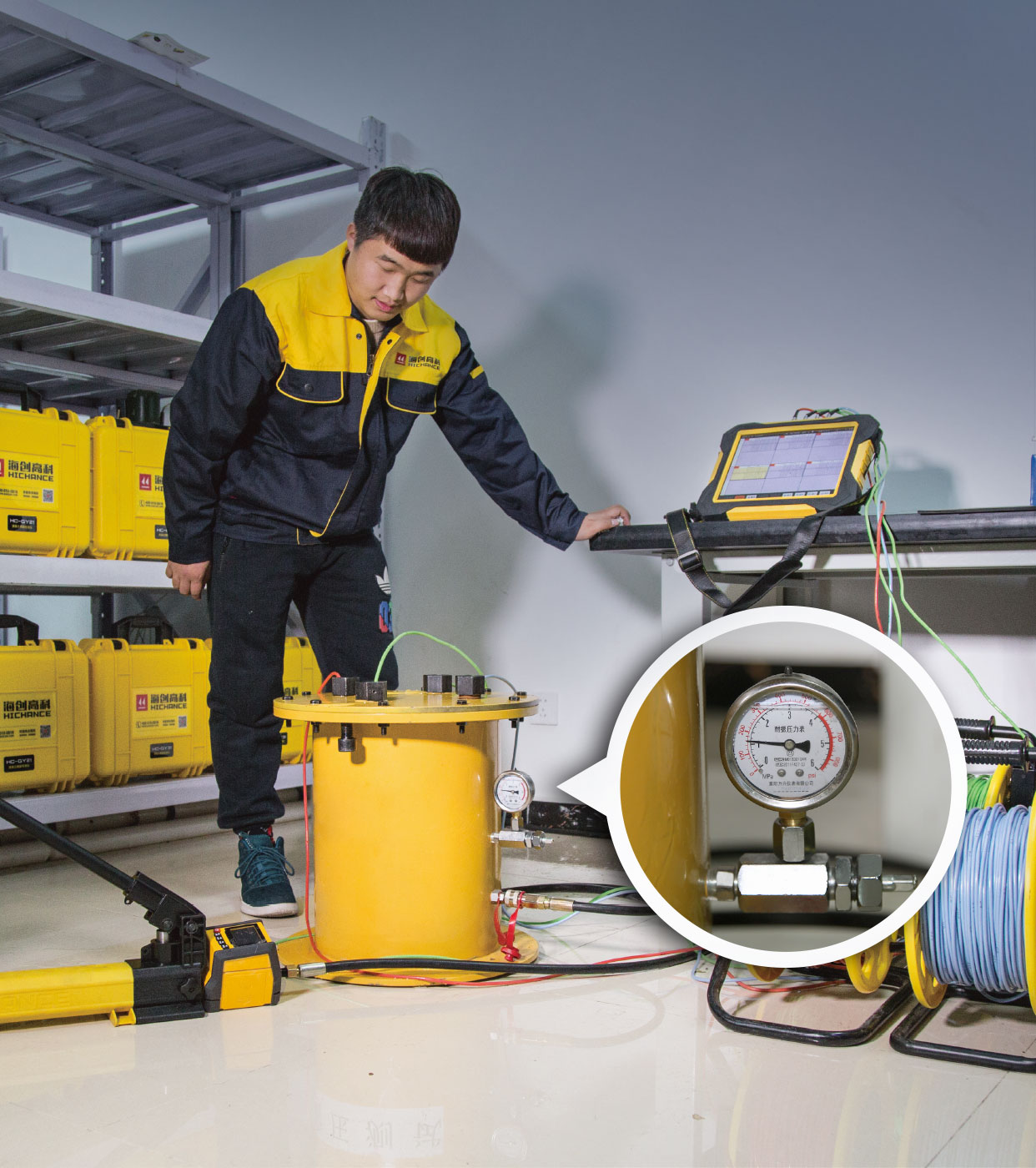

径向换能器抗水压测试

换能器水密性测试达到1.5MPa不渗水,能满足
测试100米以上桩长的水压要求。

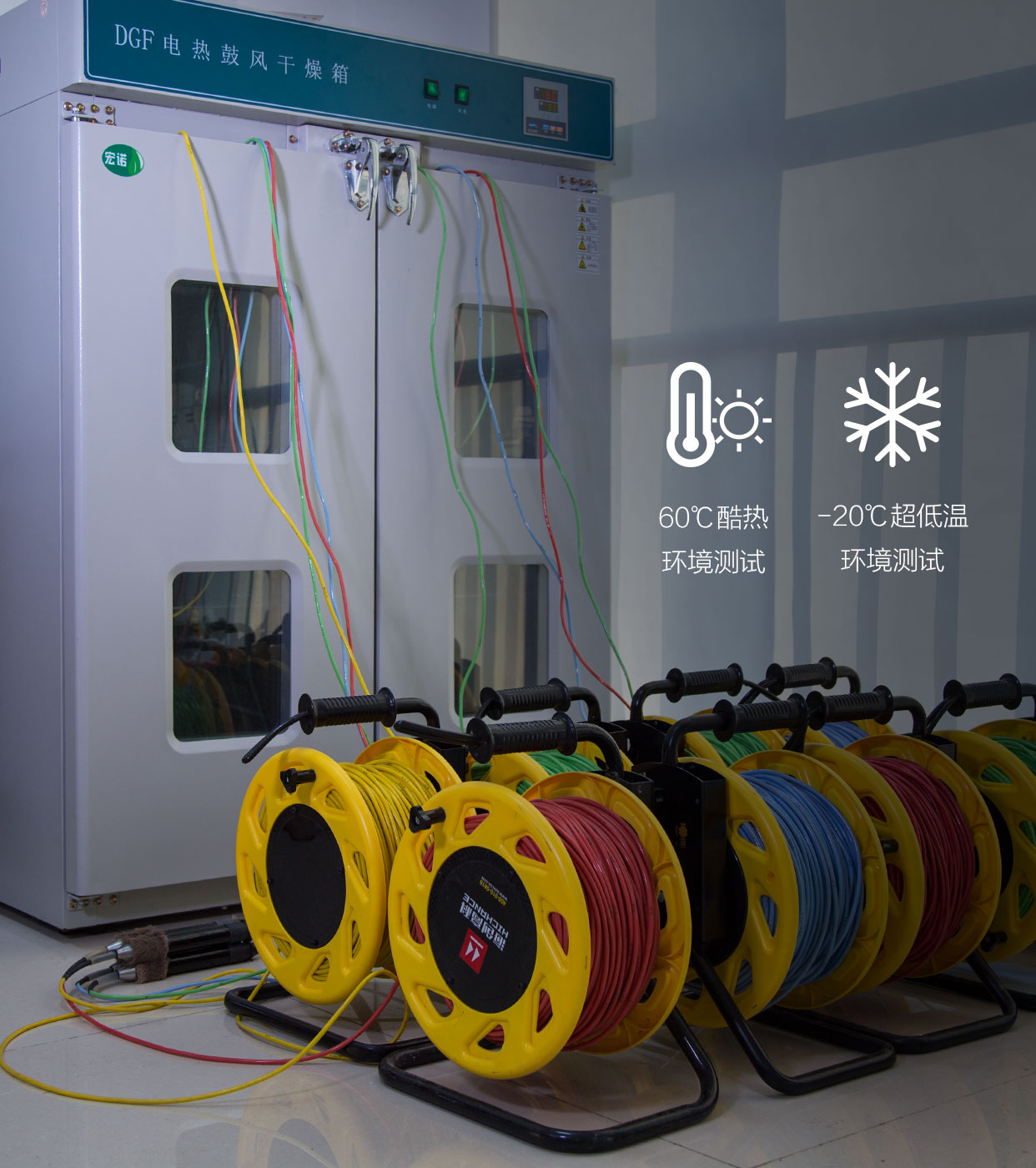

抗高低温试验

采用高可靠性设计,可在低至-20℃的严寒
气温下和高达60℃的酷热环境中稳定运行。


60℃酷热
环境测试

-20℃超气温
环境测试

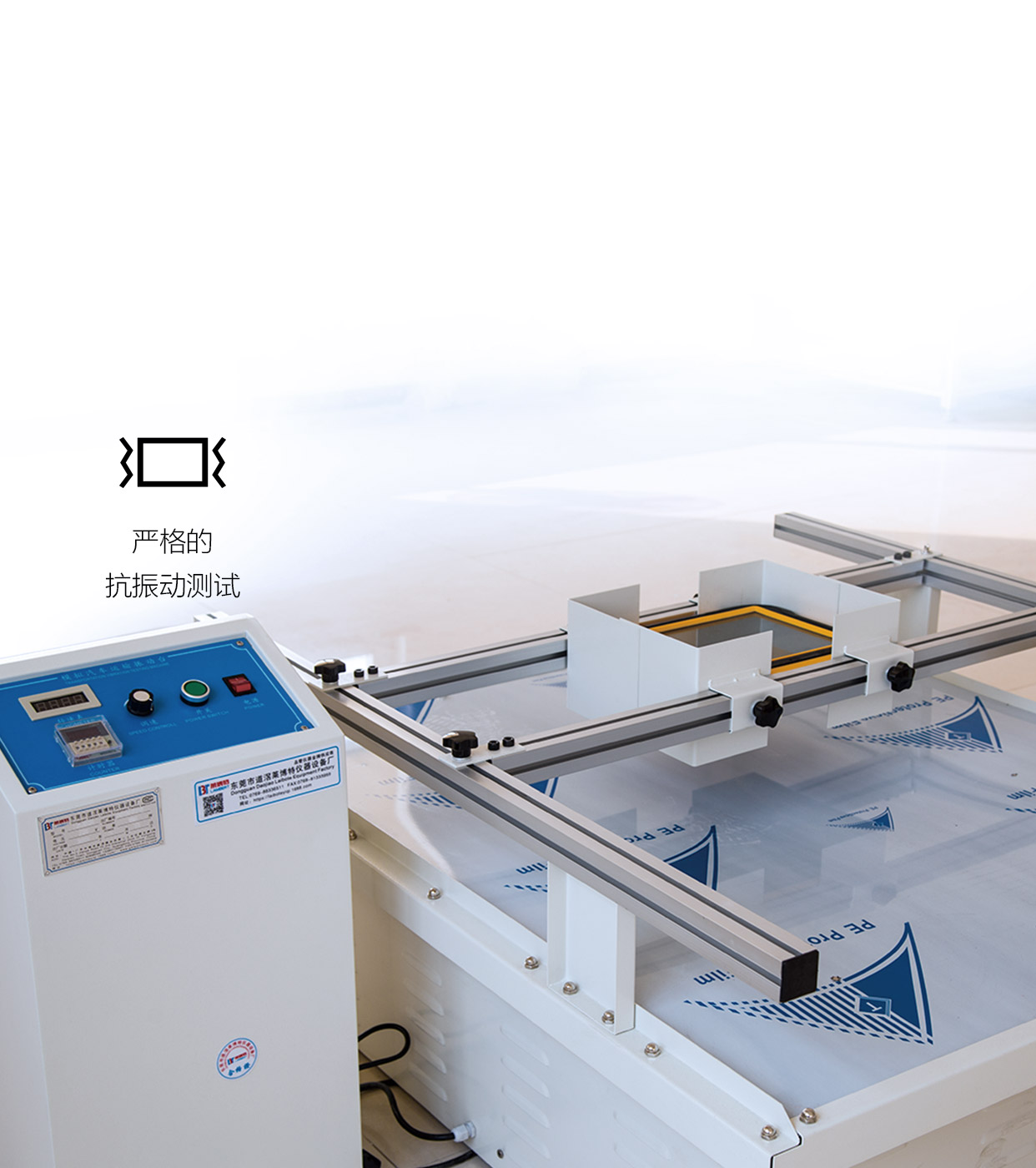

振动测试

通过《GB-T2423电工电子环境测试》中的
6种振动测试要求。经过3-300Hz不同
频率的振动测试,累计时长>12个小时。


严格的
抗振动测试

深度计数轮压线测试

弹簧及机械结构应对20000次测试。

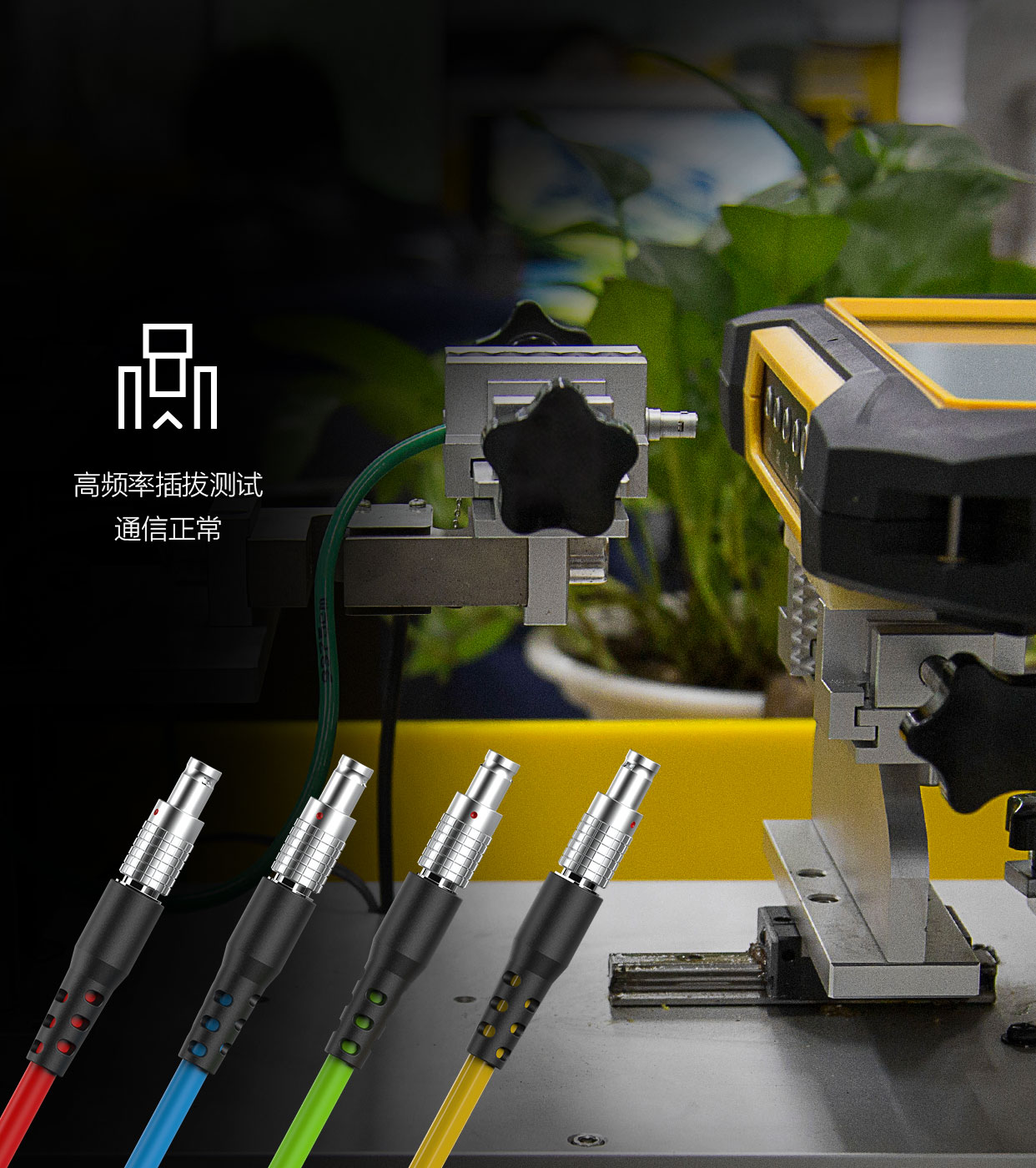

航插测试

瑞士进口航插,经10000次插拔测试通信正常。


高频率插拔测试
通信正常

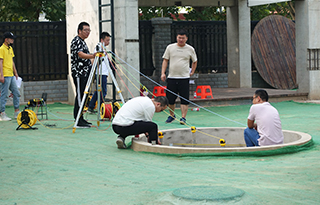

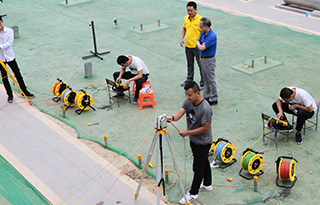

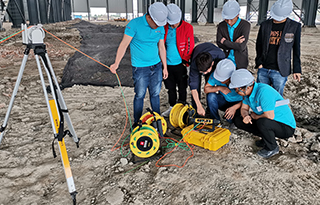

工程检测实训基地及现场培训

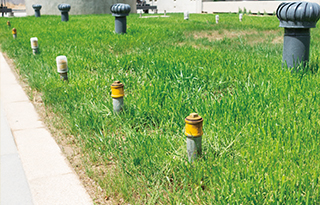

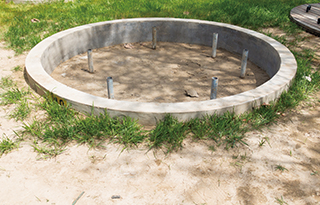

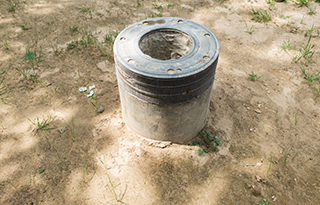

  • 6管模拟缺陷灌注桩

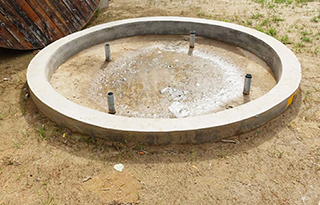

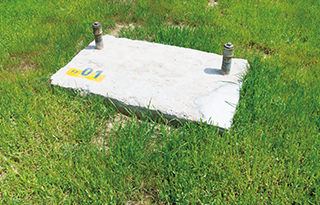

  • 4管模拟缺陷灌注桩

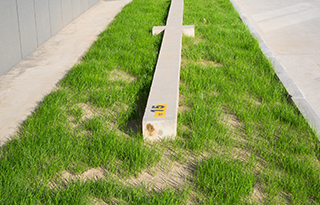

  • 超声模拟缺陷桩

  • 地下连续墙声测模拟构件

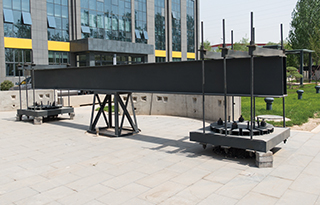

  • 锚桩静载设备

  • 低应变模拟桩

  • 工程预制管桩

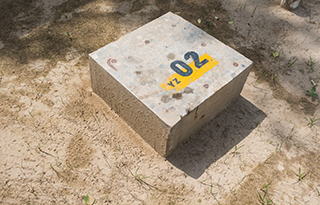

  • 工程预制方桩

  • 理论知识学习

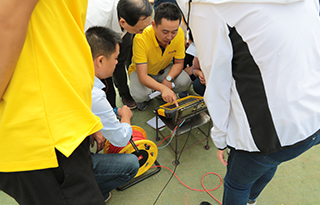

  • 基桩检测实操讲解

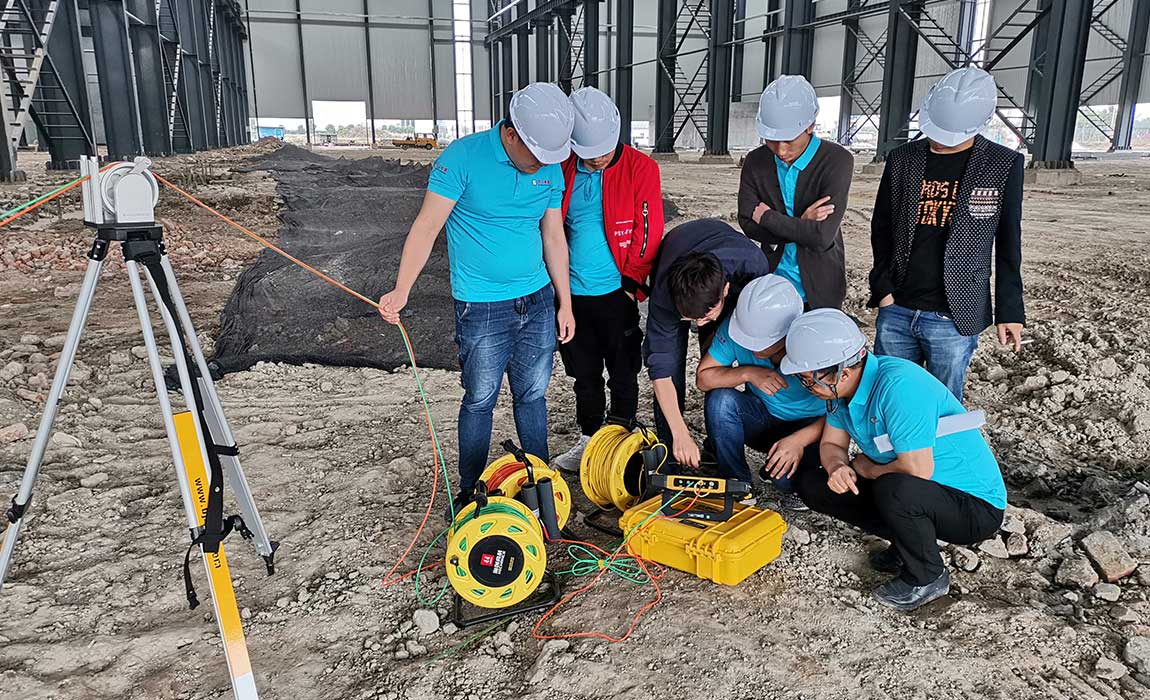

  • 基桩检测现场指导

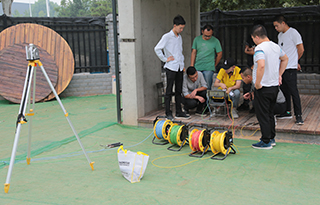

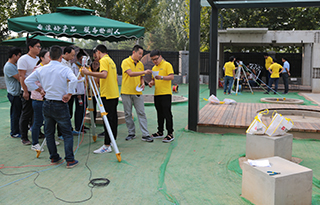

  • 学员低应变测桩练习

  • 现场缺陷数据讲解

  • 学员超声测桩练习

  • 基桩检测数据分析

  • 超声检测实训考核

X
  • 6管模拟缺陷灌注桩

  • 4管模拟缺陷灌注桩

  • 超声模拟缺陷桩

  • 地下连续墙声测模拟构件

  • 锚桩静载设备

  • 低应变模拟桩

  • 工程预制管桩

  • 工程预制方桩

  • 理论知识学习

  • 基桩检测实操讲解

  • 基桩检测现场指导

  • 学员低应变测桩练习

  • 现场缺陷数据讲解

  • 学员超声测桩练习

  • 基桩检测数据分析

  • 超声检测实训考核

依据标准以及技术参数

继续了解 >

多通道超声测桩仪

工程现场应用案例

  • 江苏盐城设备基础桩检测

  • 河北邢台市政桥梁基础桩检测

  • 山东潍坊河道桥梁基础桩检测

  • 河北张家口国家电网电力铁搭基础桩检测

  • 浙江杭州地铁工程地下连续墙检测

  • 江苏盐城公路桥梁基础桩检测

  • 四川广元高速公路基础桩检测

  • 山东青岛公路桥梁基础桩检测

  • 甘肃卓尼国家电网电力铁搭基础桩检测

  • 宁夏吴忠公路桥梁基础桩检测

  • 河北邢台公路桥梁基础桩检测

  • 河北某公路综合甲级缺陷桩基地检测

X
  • 江苏盐城设备基础桩检测

  • 河北邢台市政桥梁基础桩检测

  • 山东潍坊河道桥梁基础桩检测

  • 河北张家口国家电网电力铁搭基础桩检测

  • 浙江杭州地铁工程地下连续墙检测

  • 江苏盐城公路桥梁基础桩检测

  • 四川广元高速公路基础桩检测

  • 山东青岛公路桥梁基础桩检测

  • 甘肃卓尼国家电网电力铁搭基础桩检测

  • 宁夏吴忠公路桥梁基础桩检测

  • 河北邢台公路桥梁基础桩检测

  • 河北某公路综合甲级缺陷桩基地检测

更强劲 更专业 更稳定

HC-U9是一款性能强劲、设计专业、稳定可靠的多通道超声测桩仪。可实现4个声测管6剖面一次提升完成整桩检测。主机采用高亮工业级触控屏、收发一体式径向换能器、无线防水深度计数轮等。经12项出厂性能测试,让您可以全神专注于手中的检测工作。

  • 12.1寸

    高亮工业显示屏
  • 12项

    可靠性测试
  • 3.5KG

    主机重量
  • 13600mAh

    大容量锂电池
  • 8.5H

    超长待机 持续工作
  • IP66

    计数轮防护等级
  • 580尼特

    屏幕最大亮度
  • -20~60℃

    适应严苛环境

更强劲

强大配置 高效顺畅

收发一体式径向换能器

能满足各类复杂检测工况,发射能量强,信噪比高,传输距离远,小信号清晰稳定。专业减震结构设计,严格长时间工作测试、换能器更耐用。

4个声测管6剖面
一次提升完成整桩检测

声测线间距多档可调,声测线间距
为0.2m时,最大提升速度60m/min。

全芯升级 高效顺畅

全新嵌入式A9架构四核高性能处理器,搭载1GHz主频、内存1GB。数据处理强大,设备运行流畅。

强大续航

18650进口锂电芯,电池容量13600mAh,电池可以连接主机充电,也可以独立充电,野外工作续航无忧。HC-U9采用可更换外置电池设计,无需工具手动拆卸,方便更换和充电。

高容量存储空间

主机配备Micro SD卡槽,标配32G存储空间,主机可存储近6000个桩文件。

更专业

控制精准 匠心品质

专业级
检测工程师深度计数轮

采用高精度传感器配合全新的控制算法及精湛的工业设计,计数精度高,提升过快智能提醒。全防水、防尘、防泥。高强度轴承,省劲耐用。

采用非接触高分辨率磁编码器,可精确捕捉轴承转动,长时间、快速、反复转动不丢数,提高缺陷位置判读精确度。计数轮采用优质铝合金打造,在重量与设计上不断尝试,达到舒适的控制手感。机械零部件均为高精度CNC加工,带来精准流畅的操作体验。

应对严苛工况

计数轮机身全封闭设计,
防水、防尘、防泥,防护等级达IP66

高亮度显示屏

12.1英寸高亮工业显示屏,亮度可达580尼特,约为普通液晶屏的2倍,在阳光直射下也能清晰显示波形。

智能散热

独立散热模块,夏季工地高温工况自动启动散热,CPU在高温环境下也能以最高频率工作,保证运行速度。

工程级主机

主机采用工程级PC+TPU大范围包胶保护,手感好防磕碰。上下壳体有软胶密封,有效防尘。

深度定制的系统软件

操作界面简单直观,交互友好。零声时自动获取、断电续传和零点停采、文件按序排列等细节优化,更契合操作者使用习惯。智能判读实时显示首波声时、波幅,首波获取快速准确。内置多地报告模板,多方式便捷导出,支持报告模板定制。

工业互联

机内程序可无线更新;
主机具备蓝牙功能,可一键无线导入回弹仪数据;
数据文件可免费上传云服务器。

更稳定

12项可靠性试验,品质保证

HC-U9从硬件到软件经过12项可靠性试验,
能适应各种严苛的检测环境。

疲劳测试与
长时间工作测试

最大亮度(580尼特)与最大通道数(4个通道),连续长时间工作8.5小时采集状态测试,采集数据无差异。

径向换能器抗水压测试

换能器水密性测试达到1.5MPa
不渗水,能满足测试100米以
上桩长的水压要求。

抗高低温试验

采用高可靠性设计,可在低至
-20℃的严寒气温下和高达60℃
的酷热环境中稳定运行。

振动测试

通过《GB-T2423电工电子环境测试》中的6种振动测试要求。经过3-300Hz不同频率的振动测试,累计时长>12个小时。

深度计数轮压线测试

弹簧及机械结构应对20000次测试。

航插测试

瑞士进口航插,经10000次插拔测试通信正常。

工程检测实训基地及现场培训

  • 6管模拟缺陷灌注桩

  • 4管模拟缺陷灌注桩

  • 超声模拟缺陷桩

  • 地下连续墙声测模拟构件

  • 锚桩静载设备

  • 低应变模拟桩

  • 工程预制管桩

  • 工程预制方桩

  • 理论知识学习

  • 基桩检测实操讲解

  • 基桩检测现场指导

  • 学员低应变测桩练习

  • 现场缺陷数据讲解

  • 学员超声测桩练习

  • 基桩检测数据分析

  • 超声检测实训考核

X
  • 6管模拟缺陷灌注桩

  • 4管模拟缺陷灌注桩

  • 超声模拟缺陷桩

  • 地下连续墙声测模拟构件

  • 锚桩静载设备

  • 低应变模拟桩

  • 工程预制管桩

  • 工程预制方桩

  • 理论知识学习

  • 基桩检测实操讲解

  • 基桩检测现场指导

  • 学员低应变测桩练习

  • 现场缺陷数据讲解

  • 学员超声测桩练习

  • 基桩检测数据分析

  • 超声检测实训考核

依据标准以及技术参数

(点击了解)
