HC-SX1

X射线DR成像系统

高精度 | 智能 | 可靠

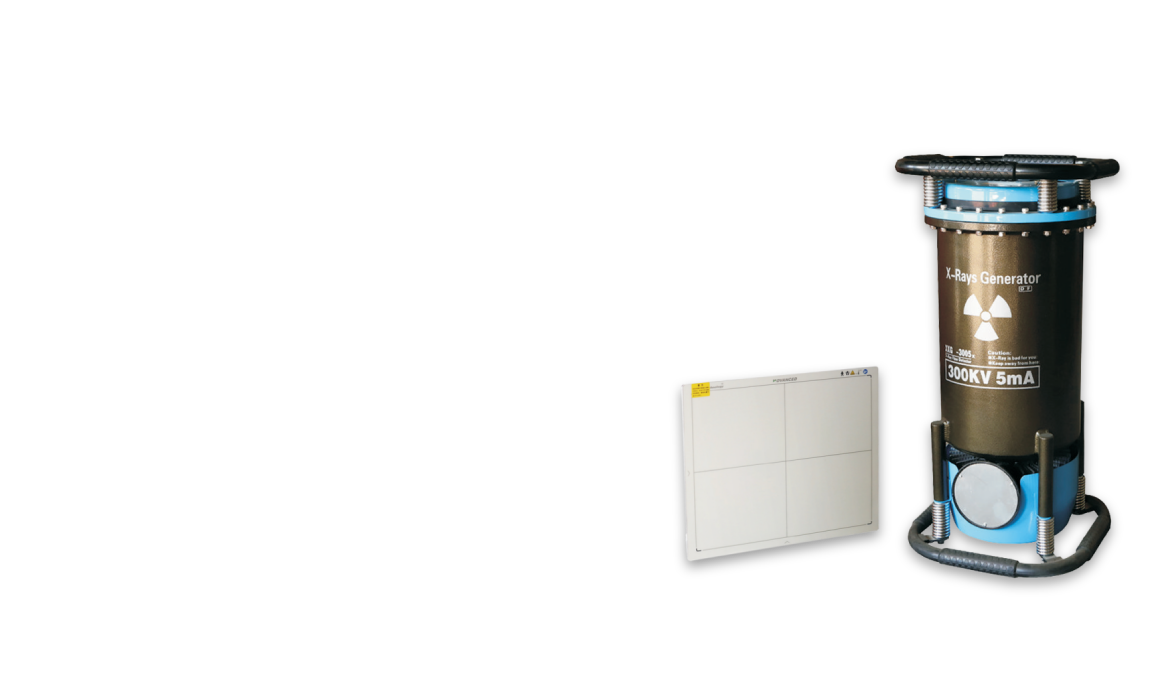

HC-SX1 X射线DR成像系统
HC-SX1 X射线DR成像系统

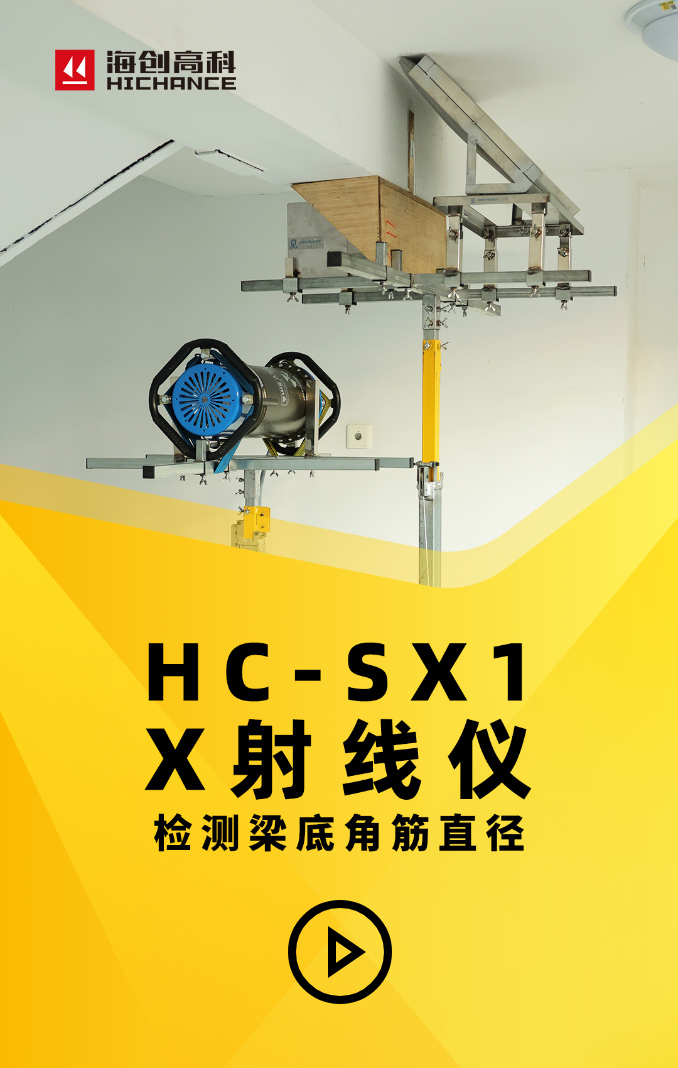

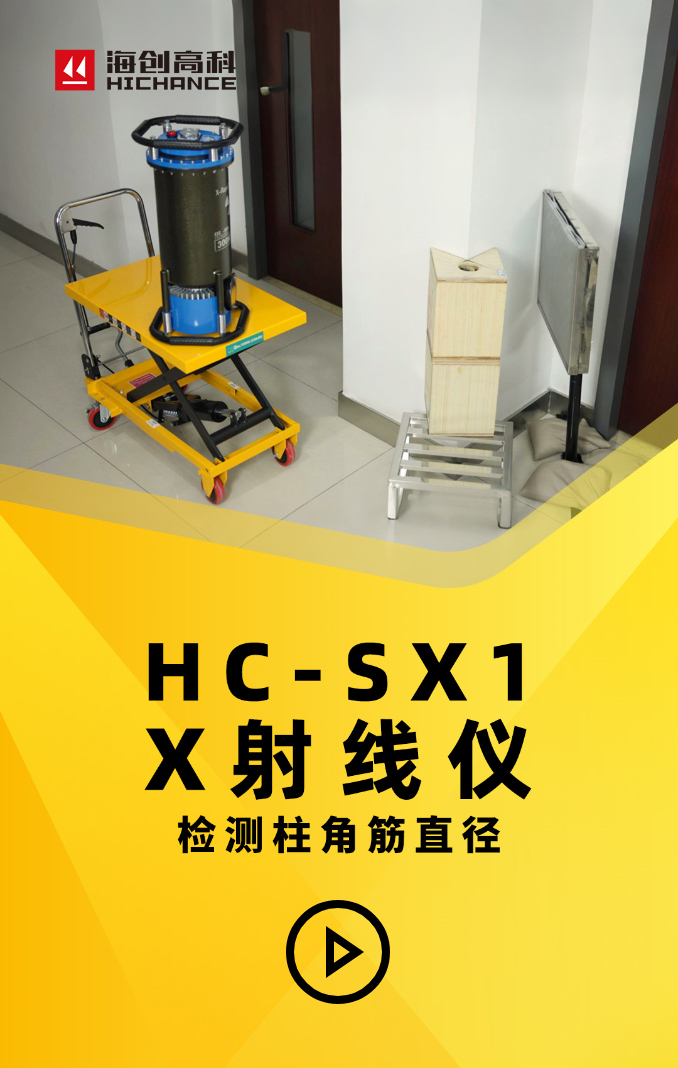

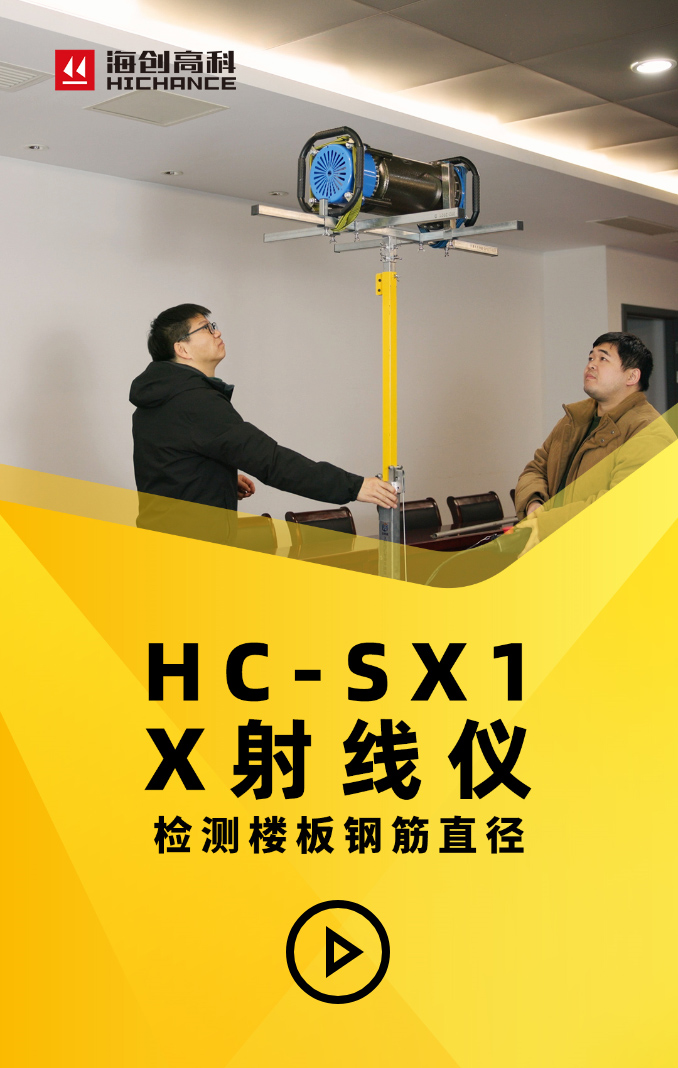

点击观看更多操作视频

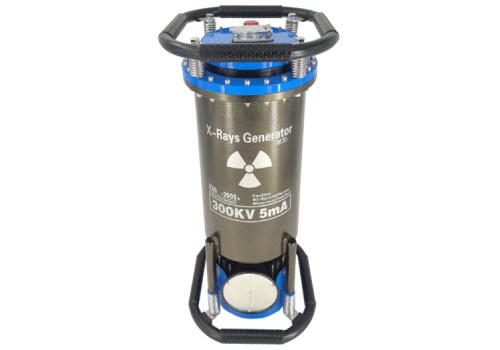

X射线机

  • 输入电压

    AC220V+10% 50-60HZ

    电压设定范围

    150-300kv

  • 功率

    3.0kVA

    焦点尺寸

    1.0x1.0mm

  • 辐射角度

    45°

    发生器重量

    24.5kg

  • 发生器外尺寸

    280x280x590mm

    控制器重量

    8kg

  • 控制器外尺寸

    270x270x150mm

    电源电缆

    电缆线20米，电源线5米，长度可定制

  • X射线发生器冷却方式

    强迫风冷

    X射线发生器绝缘方式

    SF6气体绝缘

  • X射线发生器工作压力

    0.35-0.50Mpa

    X射线发生器端环与焦点中心距

    110mm

  • 工作方式

    间隙工作，不切断电源

    穿透能力

    50mmA3 D=1.5
    F=600mm
    300kv 5mA 5min

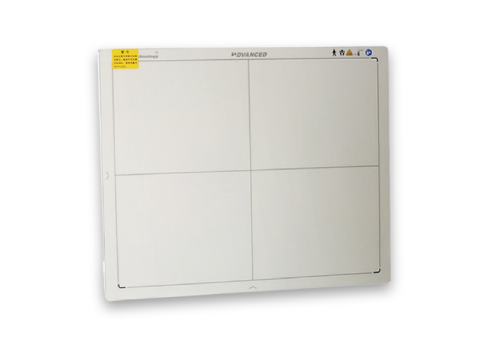

数字成像板

  • 探测器类型

    非晶硅

    闪烁体类型

    Csl/GOS

  • 有效成像面积

    345.6*420mm

    像素尺寸

    150um

  • 像素矩阵

    2304*2800

    极限空间分辨率

    3.4 lp/mm

  • AD转换位数

    14bit

    预览图

    3s

  • 全图

    7s

    电源/数据接口

    WiFi

  • 触发模式

    AED/软触发/内触发

    无线协议

    IEEE 802.11n

  • 图像存储容量

    200

    电池使用时间

    3.5h

  • 充电时间

    ≤2.5h

    操作温度

    10~35℃

  • 储存温度

    -20~55℃

    操作湿度(无凝结)

    30% ~ 80%

  • 储存湿度(无凝结)

    10% ~ 95%

    尺寸

    460*384*15.2mm

  • 重量

    3.5(GOS)/3.6(Gsl)，不含电池

    功耗

    14W

规格参数

应用领域
  • 1.装配式建筑灌浆套筒连接质量检测
  • 灌浆饱满度检测
  • 钢筋插入（锚固）长度测量
  • 2.既有建筑结构检测（房屋体检）
  • 墙、柱、梁、楼板内部钢筋直径检测
  • 结构内部缺陷检测
    		•

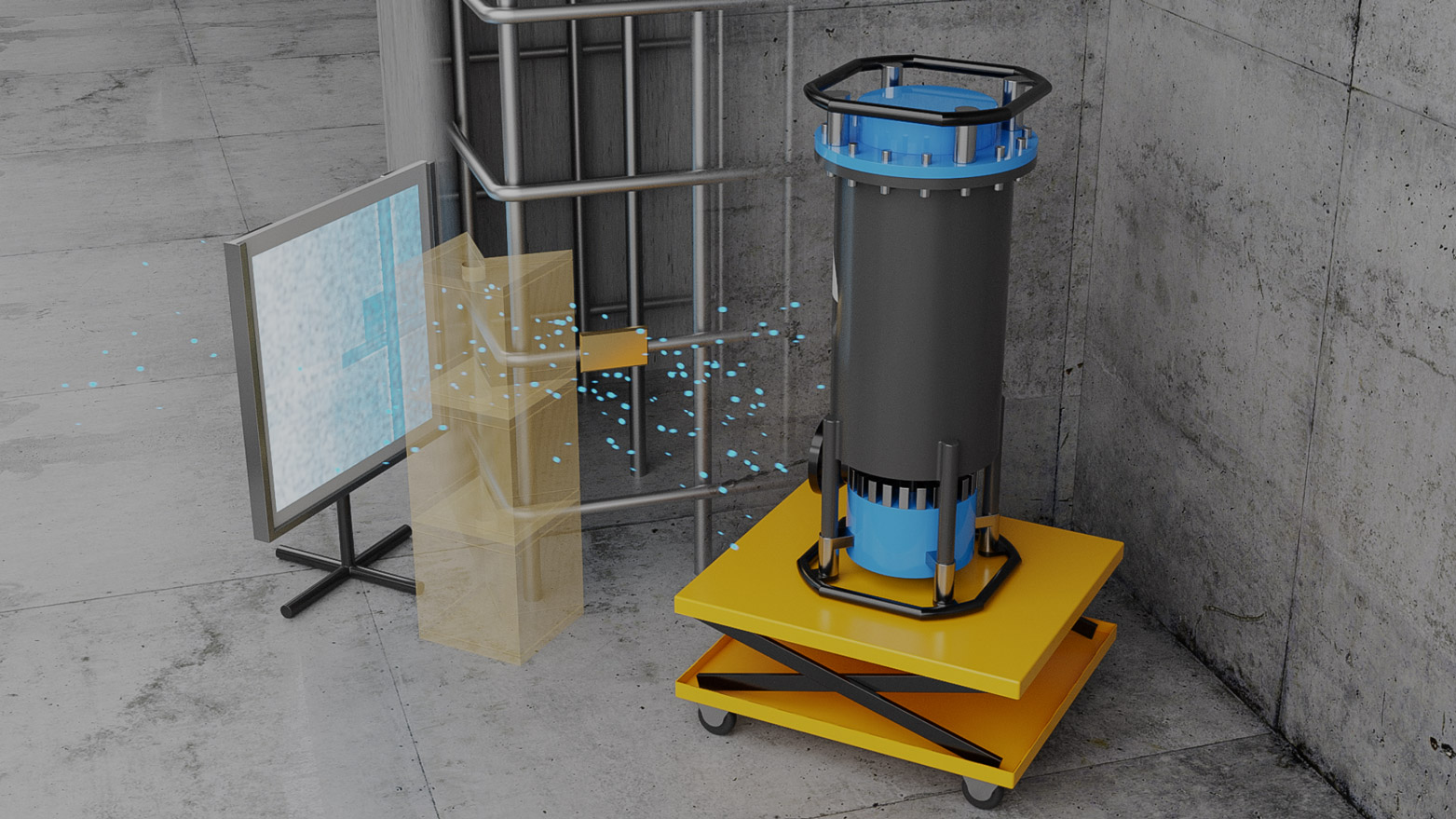

    检测原理
  • 当X射线穿透被测物时，射线在穿过物体时强度会发生衰减。射线衰减的程度除了与射线的能量相关外，还直接与被测物的性质、厚度、密度等相关，采用 DR 平板探测器记录下透射射线的强度，就可以得到套筒内部的投影图像。通过专业处理软件，定量检测出套筒灌浆的饱满程度，套筒内的钢筋插入长度。
    		•

    功能特点
  • 开机进行全面的软硬件自诊断，可诊断出有故障的器件；
  • 抗干扰性强，适用野外无电源，用发电机供电工作；
  • 利用按键可以迅速准确地选择曝光参数，操作十分简单；
  • 具有延时启动高压的功能，便于操作者撤离危险区域；
  • 高压缓升缓降，可有效地保护 X射线发生器；
  • 自动控制按 1:1 方式工作与休息，最长连续曝光时间为 5.0 分钟；
  • 保护措施齐全，具有过 KV、过 mA、欠 mA、过流、超温以及声光报警，防止机器意外损坏；
  • 可以选择训机操作，有效防止 X射线发生器意外损坏；
  • 设有安全锁(门开关)，有效的防止误操作；
  • 结构设计更加牢固轻巧，更便于现场操作。
  • X射线机
  • 控制器采用微电脑抗干扰设计、精度高、稳定性好、小型化、体积更小、重量更轻；
  • 性能稳定、穿透力强；
  • 控制器为通用型控制器，兼容性强，可配带国内各型发生器 (1005-3505)；
  • 连接电缆采用德国全进口超小型软线缆，具有线径小、重量轻、柔韧性强、导电好等特性；
  • 输入电压宽容性高、适用发电机，电流电压缓升缓降。
  • 数字成像板
  • 无线卡片式平板探测器，可配 2 块电池替换；
  • 性能稳定、穿透力强；
  • 稳定可靠的 AED 控制，成像所需要脉冲发射时间 1~2 秒；
  • 150um 像素尺寸，16 位 ADC 高清图像细节；
  • 更好的图像细节和更低的曝光剂量；
  • 智能工作流程，高续航能力；
  • 支持 2.4GHz 和 5GHz 无线传输；
  • 全面屏，重量只有 3.5kg。
    		•

    依据标准
  • JGJ/T 485-2019 《装配式住宅建筑检测技术标准》
  • DB32/T 3754-2020 《装配整体式混凝土结构检测技术规程》
  • T/CECS 1189-2022 《装配式混凝土结构检测标准》
  • 《射线法检测结构内部钢筋及缺陷技术规程》 (在编)
    		•

    相关下载

    标准规范
  • JGJ/T 485-2019 装配式住宅建筑检测技术标准.pdf
  • DB32T 3754-2020 装配整体式混凝土结构检测技术规程.pdf
  • T/CECS 1189-2022 装配式混凝土结构检测标准.pdf
  • 射线法检测结构内部钢筋及缺陷技术规程 (在编).pdf

    • 产品配置

    射线机

    设备类型 设备名称 数量
    X射线机 控制器 1
    X射线发生器 1
    连接电缆 2
    电源电缆 1
    成像系统 电脑 1
    鼠标 1
    数字成像板 1
    数字成像板电池 2
    成像软件 1
    成像板支撑架 1
    路由器及移动电源 1
    结构内部钢筋
    检测专用套装    		 钢筋检测专用软件 1
    射线机专用 3.9m 升降架 1
    射线机专用固定绷带 1
    专用标定片 1
    辅助工具 专用小推车 1
    公牛线盘 1
    专用防爆插头 1
    公牛拖线板 1
    附件 DR 成像系统保修卡/合格证 1
    DR 成像系统说明书 1

    辅助工装

    辅助工装类型 辅助工装名称 数量
    升降架 射线机升降架 1
    成像板升降架 1
    悬停车 射线机悬停车 1
    成像板悬停车 1
    补偿块 小号 V 型补偿块 2
    补偿块（三角体） 1
    补偿块（长方体） 1
    标定片 标定片（80mm） 1
    标定片（加长型） 1
    成像板
    支撑架    		 夹角型成像板支撑架 1
    垂直型成像板支撑架 1
    成像板高度角度调节架 1
    成像板背架（可前置调角度） 2
