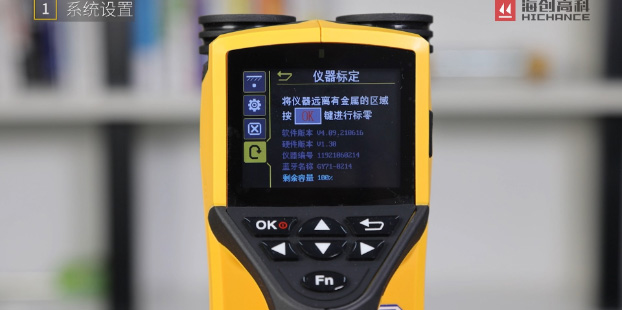

  • 系统设置

  • 厚度检测模式

  • 波形检测模式

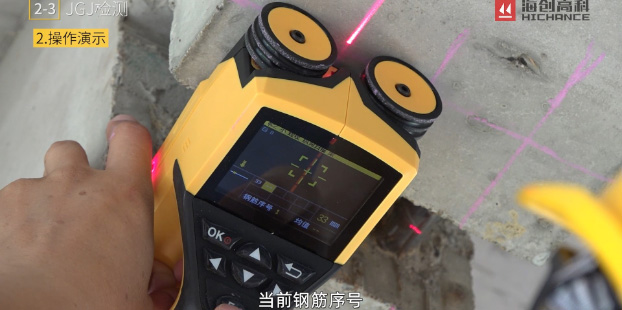

  • JGJ模式

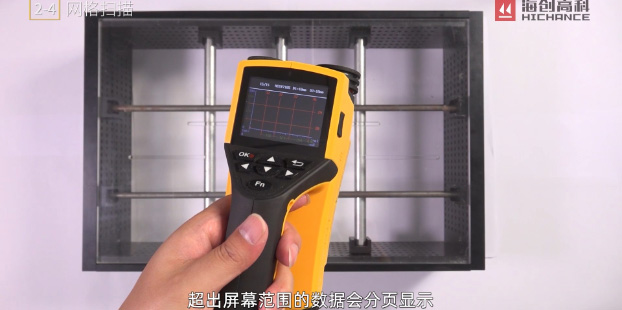

  • 网格扫描模式

  • 复杂工况模式

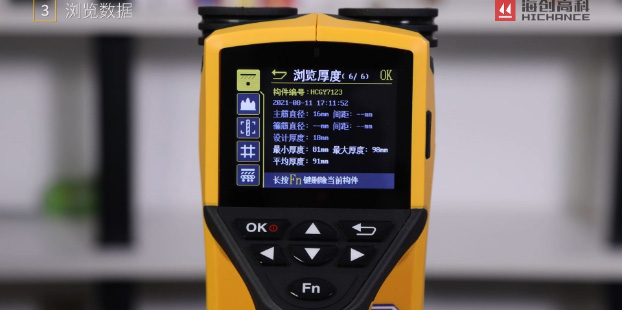

  • 浏览&删除模式

  • 同步显示器

规格参数

应用领域

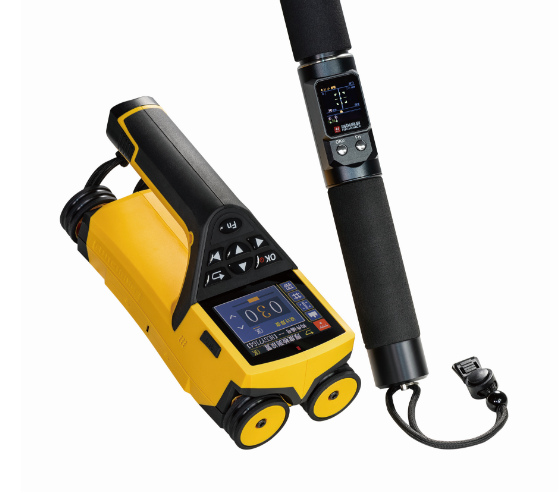

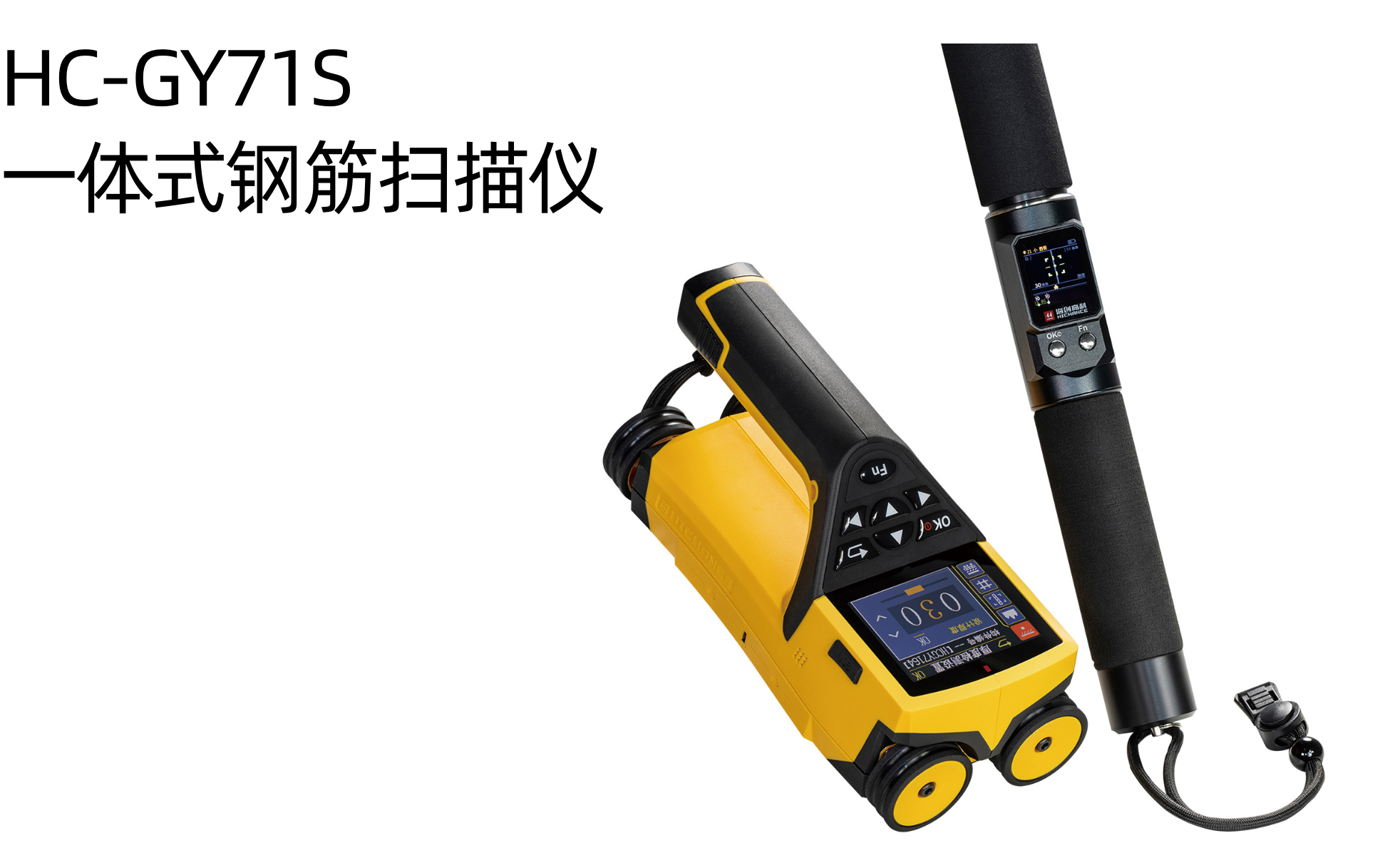

  • HC-GY71S 一体式钢筋扫描仪,是一种便携式智能无损检测设备,用于检测钢筋混凝土结构施工质量,能够在墙体、隧道、桥梁等钢筋混凝土结构中检测钢筋保护层厚度,定位钢筋位置、走向及分布情况,还可对非磁性和非导电介质中的磁性体及导电体进行检测。
  • 功能特点

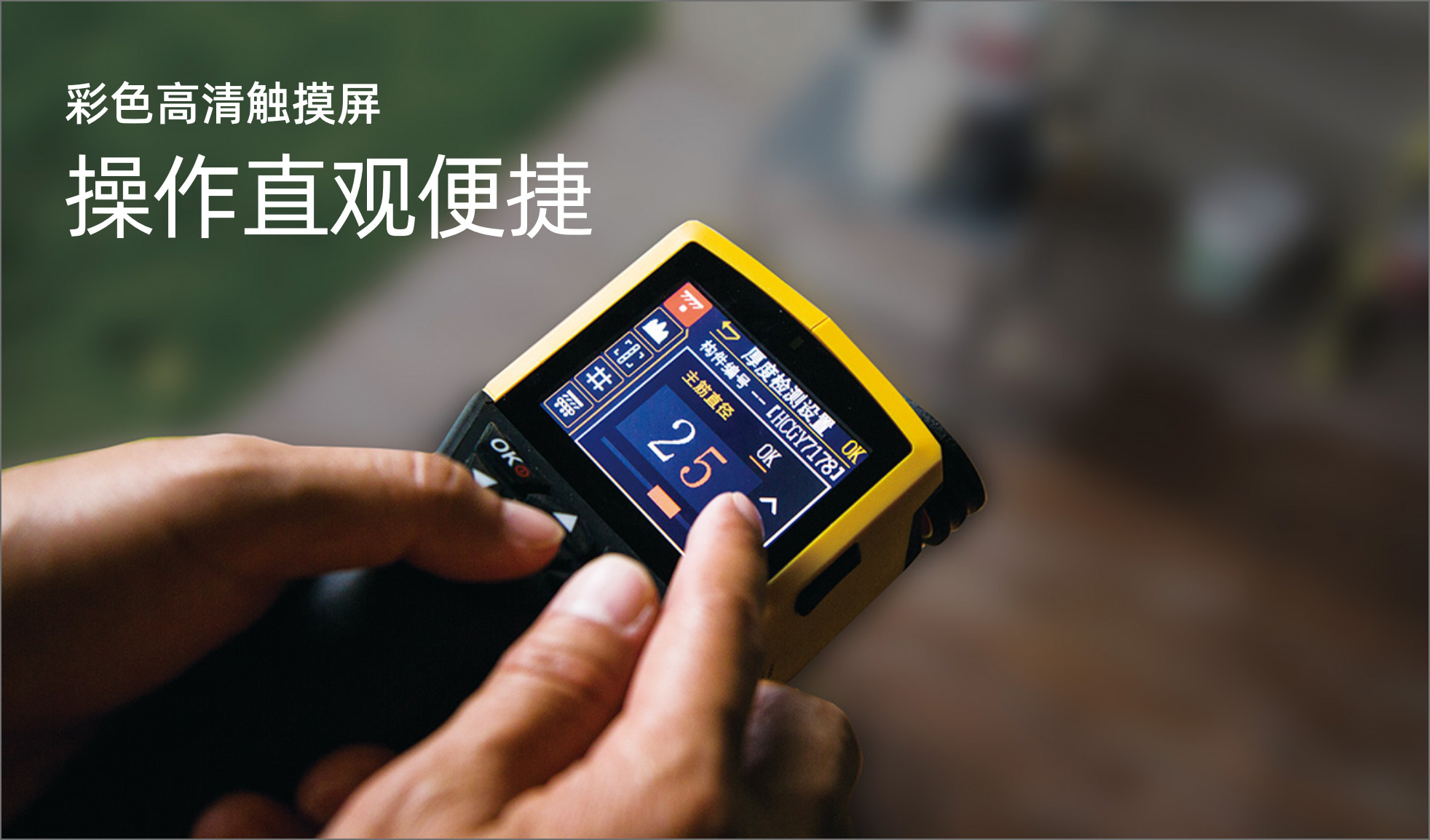

  • 高分辨彩色触摸屏,支持全屏触控交互操作,使用便捷效率更高;
  • 钢筋保护层厚度、钢筋位置及间距同屏显示,支持厚度值是否满足设计值自动辨别;

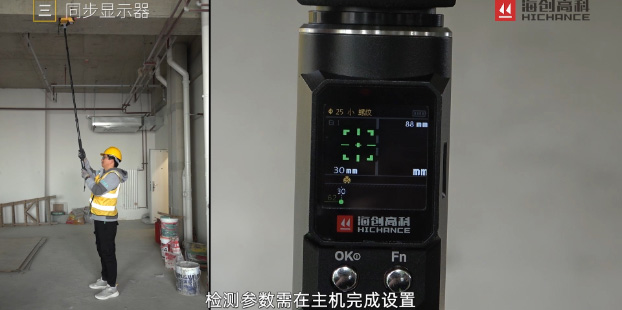

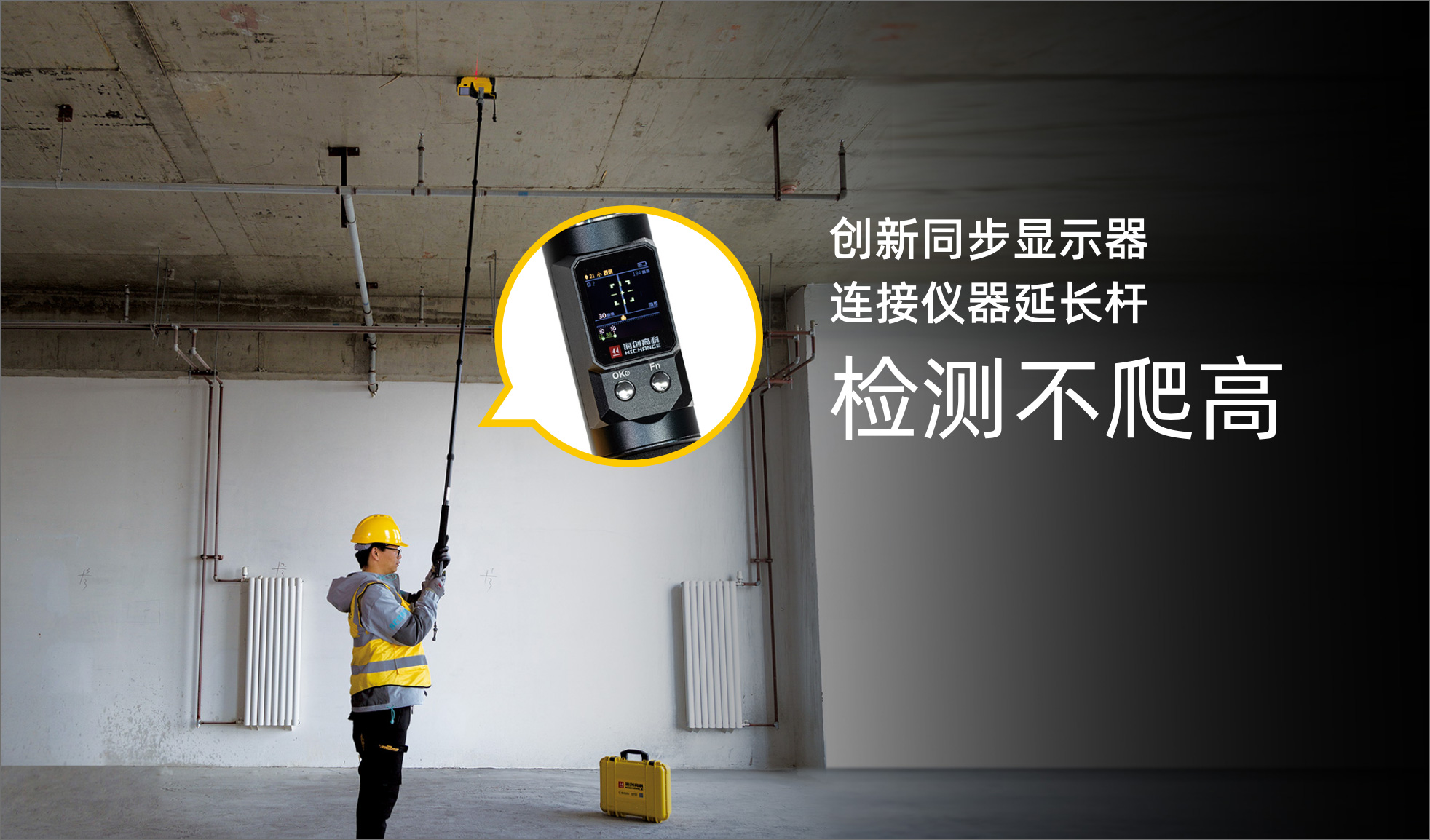

  • 创新同步显示器,远程操控主机并实时同步数据,避免攀高摔伤意外,检测更加高效安全;

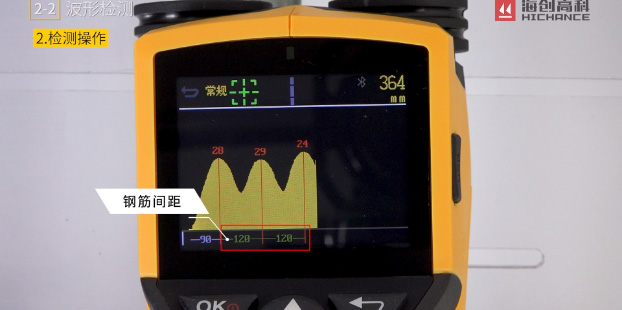

  • 优化波形扫描模式钢筋判断算法,提升密集钢筋识别能力,保护层厚度值更加精确;

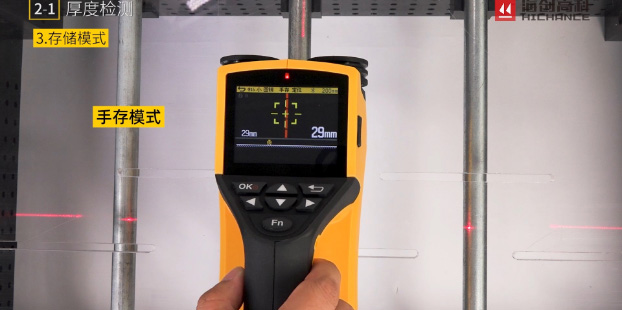

  • 厚度检测模式升级,保护层精度至 0.1mm,支持左右双路 AD值提示,中心自动判读;
  • 内置蓝牙芯片,连接海创数据平台APP使用,实现检测数据实时上传;
  • 水平和垂直激光定位,实时显示钢筋位置及相邻钢筋中心线,瞄准框及指示灯多重提醒,方便钢筋定位及钻孔取芯;

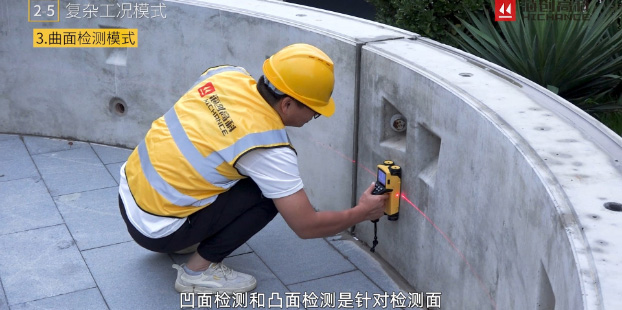

  • 支持多种检测模式适合不同的特殊测量环境,包括避箍筋检测、反向修正检测、反向取值检测、凹面检测和凸面检测;
  • JGJ 检测自动生成现场测点缩略图,自定义检测顺序;
  • 支持远程仪器软件升级,享受便捷服务支持,PC 端软件免驱动安装,数据处理及报告生成轻松完成。
  • 依据标准

  • GB 50010-2010《混凝土结构设计规范》(2015版)
  • GB 50204-2015《混凝土结构工程施工质量验收规范》
  • GB/T 50344-2019《建筑结构检测技术标准》
  • JGJ/T 152-2019《混凝土中钢筋检测技术规程》
  • DB11/T 365-2016《钢筋保护层厚度和钢筋直径技术规程》
  • GB/T 50784-2013《混凝土结构现场检测技术标准》
  • JJF 1224-2009《钢筋保护层、楼板厚度测量仪校准规范》
  • JTG/T J21-2011 《公路桥梁承载能力检测评定规程》
  • 技术指标

  • 钢筋直径设置范围(mm): Φ6~Φ50
  • 量程(mm): 第一量程:1~120; 第二量程:5~210
  • 保护层厚度最大允许误差: ±1(mm):1~80; ±2(mm):81~120; ±4(mm):121~210
  • 直径估测适用范围(mm): Φ6~Φ50
  • 直径估测最大误差(规格): ±1规格
  • 屏幕尺寸: 2.8寸彩色液晶屏(320x240像素)
  • 存储数量: 2500个构件
  • 供电方式: 大容量锂电池(2块)
  • 操作方式: 电容触屏+按键
  • 仪器尺寸: 96mm*92mm*211.5mm
  • 仪器重量: 650g
  • 实时上传: 支持

  • 同步显示器功能参数
  • 屏幕尺寸:1.3寸彩色液晶屏(240*240像素)
  • 传输距离:15m
  • 操作方式:按键
  • 通讯方式:蓝牙
  • 工作时长:大于23小时
  • 相关下载

    标准规范

  • GB 50010-2010《混凝土结构设计规范》(2015版).pdf
  • GB 50204-2015《混凝土结构工程施工质量验收规范》.pdf
  • GB/T 50344-2004《建筑结构检测技术标准》.pdf
  • DB11/T 365-2016《钢筋保护层厚度和钢筋直径技术规程》.pdf
  • GB/T 50784-2013《混凝土结构现场检测技术标准》.pdf
  • JJF 1224-2009《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》.pdf
  • JGJ/T 152-2019《混凝土中钢筋检测技术规程》.pdf
  • JTG/T J21-2011 《公路桥梁承载能力检测评定规程》.pdf
  • 使用说明书

  • HC-GY71S 一体式钢筋扫描仪使用说明书.pdf
  • 上位机软件

  • 海创高科数据处理系统.231103.rar
  • Android
    手机端软件

  • 手机安装程序V1.1.78.apk

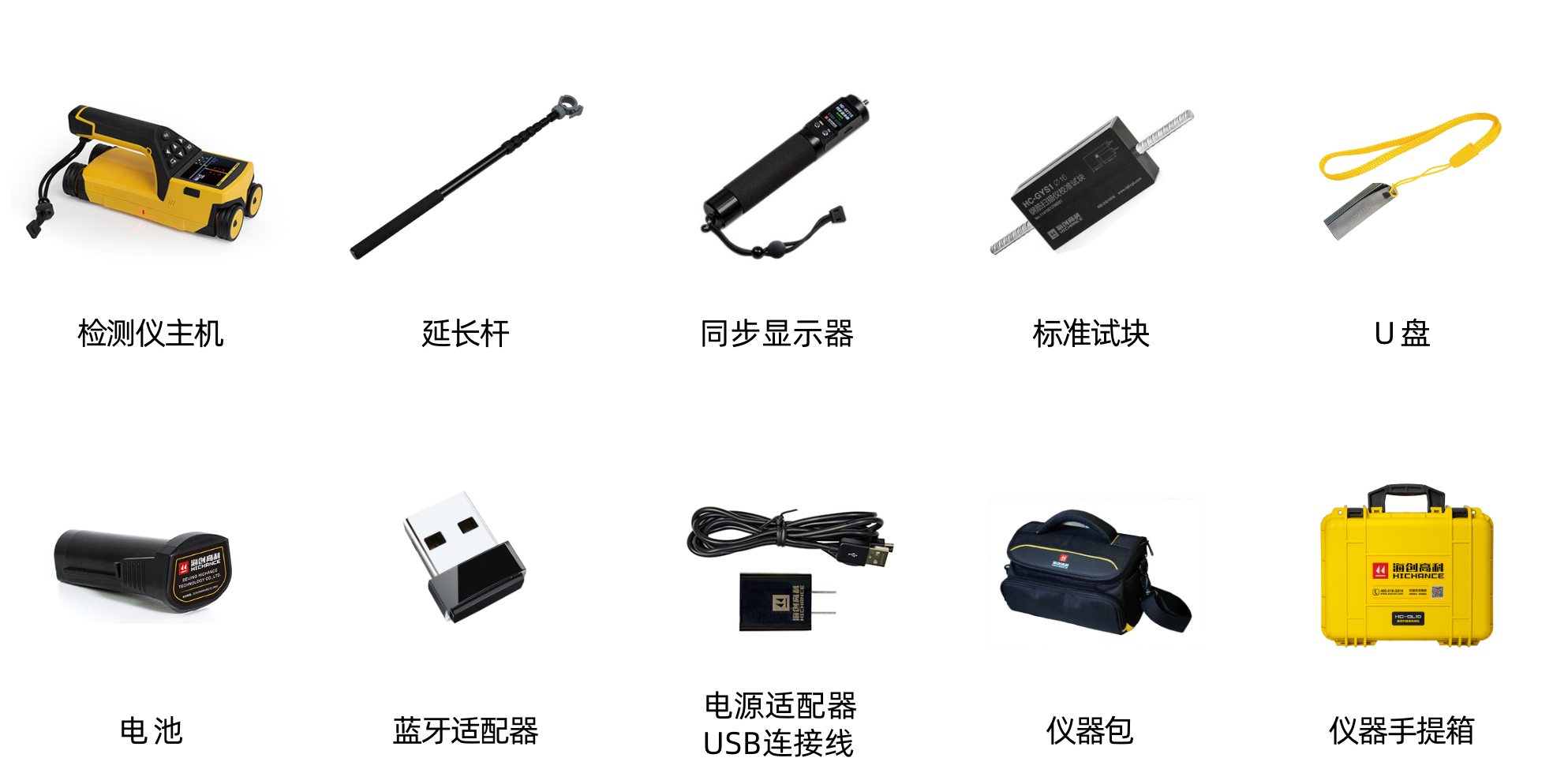

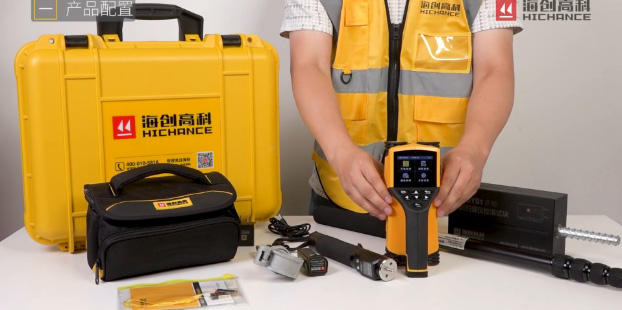

  • 产品配置
