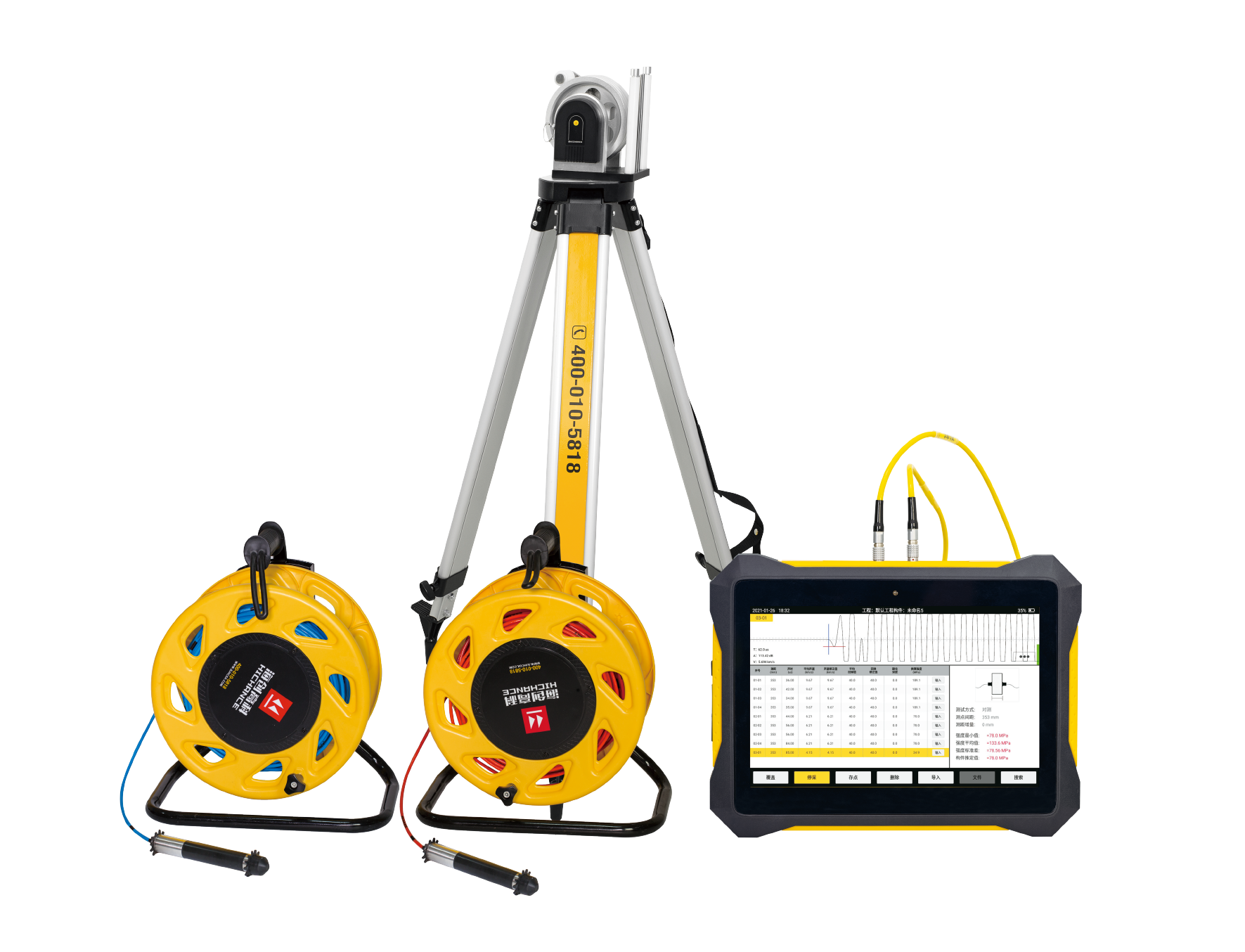

HC-U92 多功能混凝土超声波检测仪

规格参数

应用领域

  • 利用声波透射法、超声法对建筑行业、交通行业、公路、铁路、桥梁、码头等领域,进行基桩完整性检测,混凝土强度、内部缺陷、裂缝宽度深度检测。
  • 功能特点

  • 声波透射法测桩,超声回弹综合法测强,测缺,测深,测宽5大功能集于一体;
  • 全触屏操作,简单方便,稳定可靠;
  • 大尺寸高亮液晶显示屏 (10.1寸,1280x800);
  • 全新操作界面,易学易用;
  • 低功耗设计,连续工作时间大于8小时;
  • 一发双收自动采集功能,自动记录高度和声时波形,提高检测效率;
  • 自动判读首波声时、波幅,实时显示,测试结果一目了然;
  • 可手动调整声时线,避免误判,操作简单实用;
  • 测试过程中,可任意回放、覆盖、删除已存测点波形;
  • U盘转存数据,支持通过U盘进行软件升级;
  • PC机专用分析软件功能强大,数据分析处理、打印报表轻松完成。
  • 依据标准

  • GB 50292-2015 《民用建筑可靠性鉴定标准》
  • GB 50204-2015 《混凝土结构工程施工质量验收规范》
  • GB/T 50784-2013 《混凝土结构现场检测技术标准》
  • JGJ 106-2014 《建筑基桩检测技术规范》
  • JTG/T 3512-2020 《公路工程基桩检测技术规程》
  • JGJ 125-2016 《危险房屋鉴定标准》
  • JTS 237-2017 《水运工程地基基础试验检测技术规程》
  • JTS 239-2015 《水运工程混凝土结构实体检测技术规程》
  • JTS 240-2020 《水运工程基桩试验检测技术规范》
  • TB 10218-2019 《铁路工程基桩检测技术规范》
  • DB11/T 637-2024 《房屋结构综合安全性鉴定标准》
  • DG/TJ 08-218-2017 《建筑地基与基桩检测技术规程》
  • DBJ/T 15-60-2019 《建筑地基基础检测规范》
  • SL/T 352-2020 《水工混凝土试验规程》
  • CECS 21:2000 《超声法检测混凝土缺陷技术规程》
  • T/CECS 02-2020 《超声回弹综合法检测混凝土强度技术规程》
  • 各省市地方超声回弹规程
  • 技术指标

  • 主控单元: 专业处理器
  • 通道数: 双通道
  • 显示方式: 10.1 寸彩色液晶屏(1280x800)
  • 触发方式: 自动触发
  • 采样间隔: 0.025μs ~ 2000μs 多档可选
  • 采样长度: 512点 ~ 2048 点多档可选
  • 接收灵敏度: ≤10μV
  • 声时测量范围: 0 ~ 4096000μs
  • 声时测读精度: 0.025μs
  • 幅度测读范围: 0 ~ 170dB
  • 发射电压: 125V、250V、500V、1000V多档可选
  • 发射脉宽: 0.1μs ~ 100μs
  • 存储容量: 16G
  • 转存方式: 专用 U 盘
  • 充电电源: AC100 ~ 240 V,50 /60 Hz,输出12.6V DC,3.0A
  • 主机体积: 283 × 216 × 41 (mm)
  • 主机重量: 1.9kg
  • 工作温度:-20 ~ 60℃
  • 裂缝测深范围:5 ~ 500㎜
  • 裂缝测宽范围:0.01 ~ 10㎜,精度 0.01mm
  • 相关下载

    标准规范

  • GB 50292-2015 民用建筑可靠性鉴定标准.pdf
  • GB 50204-2015 混凝土结构工程施工质量验收规范.pdf
  • GB/T 50784-2013 混凝土结构现场检测技术标准.pdf
  • JGJ 106-2014 建筑基桩检测技术规范.pdf
  • JTG/T 3512—2020 公路工程基桩检测技术规程.pdf
  • JGJ 125-2016 危险房屋鉴定标准.pdf
  • JTS 237-2017 水运工程地基基础试验检测技术规程.pdf
  • JTS 239-2015 水运工程混凝土结构实体检测技术规程.pdf
  • JTS 240-2020 水运工程基桩试验检测技术规范.pdf
  • TB 10218-2019 铁路工程基桩检测技术规程.pdf
  • DB11/T 637-2024 房屋结构综合安全性鉴定标准.pdf
  • DG/TJ 08-218-2017 上海市建筑基桩检测技术规程.pdf
  • DBJ/T 15-60-2019 广东省标准建筑地基基础检测规范.pdf
  • SL/T 352-2020 水工混凝土试验规程.pdf
  • CECS 21:2000 超声法检测混凝土缺陷技术规程.pdf
  • T∕CECS 02-2020 超声回弹综合法检测混凝土抗压强度技术规程.pdf
  • 使用说明书

  • HC-U92 多功能混凝土超声波检测仪说明书.pdf
  • 上位机软件

  • 海创高科数据处理系统.250311.zip
  • 主机端软件

  • 超声波系列主程序_6.0 V1.2.16.231023.apk
  • 超声波系列测宽_6.0 V1.2.27.241213.apk
  • 超声波系列测深_6.0 V1.2.29.240830.apk
  • 超声波系列测缺_6.0 V1.2.27.241017.apk
  • 超声波系列测强_6.0 V1.2.30.240723.apk
  • 超声波系列测桩_6.0 V1.3.11.241223.apk
