HC-U93 多通道超声测桩仪

规格参数

应用领域

  • 声波透射法基桩完整性检测
  • 地下连续墙完整性检测
  • 混凝土超声回弹综合法抗压强度检测
  • 混凝土缺陷检测和定位
  • 混凝土裂缝深度检测
  • 地质勘察、岩体、混凝土等非金属材料力学性能测试
  • 功能特点

  • 一次提升测试3个剖面,最大提升速度可达60 m/min,最小测点间距为1cm。整桩缺陷范围及具体位置判断实时显示;
  • 收、发互换一体式径向换能器,配合前置放大技术,采样波形清晰可见。信号强度及信噪比均达行业一流;
  • 首波自动获取,经过自建桩基地和大量工程桩验证优化。智能判读首波声时、波幅,快速准确,实时显示;
  • 深度计数轮计数精度高,支持随时回放换能器重复测试。可无线连接主机,提升过快智能提醒;
  • 12.1寸彩色高亮工业显示屏,全触摸屏操作。亮度可调,高强阳光下也可轻松直视,方便各种环境进行检测;
  • 嵌入式A9架构四核处理器,主频1GHz、内存1GB,响应速度快。高容量电子硬盘,存储空间大;
  • 配备可独立充电锂电池,徒手拆卸灵活更换,方便长时间检测。创新散热设计,高温工况下,检测不停机;
  • 高强度工程塑料机壳,大面积包胶工艺,手感好,防跌落磕碰;
  • 全新的操作界面,交互友好,易学易用,涵盖所有主流功能,机内程序可无线网络进行更新;
  • 专业的数据处理分析软件,功能强大,可以快速对检测数据进行分析后生成检测报告,并能便捷导出。
  • 依据标准

  • JGJ 106-2014《建筑基桩检测技术规范》
  • JTG/T 3512-2020《公路工程基桩检测技术规程》
  • TB 10218-2019《铁路工程基桩检测技术规程》
  • DBJ 15-60-2019《建筑地基基础检测规范》
  • SJG 09-2015《深圳市建筑基桩检测规程》
  • DGJ 08-218-2017《建筑基桩检测技术规范》
  • T/CECS02:2020 《超声回弹综合法检测混凝土抗压强度技术规程》
  • 各省市相关地标
  • 技术指标

  • 主控形式:A9四核嵌入式处理器,主频1GHz 内存1GB
  • 屏幕尺寸:12.1寸
  • 操作方式:触摸屏
  • 储存模式:32G电子硬盘
  • 深度计数方式:自动计数
  • 采样间隔:0.025us~2000us多档可选
  • 记录长度:0.5-4k
  • 声时测量范围:0 ~ 4000000μs
  • 发射电压:125、250、500、1000四档可调
  • 采样长度:512、1024、2048、4096四档可调
  • 增益范围:0 ~ 170dB
  • 增益精度:0.5dB
  • 通道数:三通道
  • 一次提升测试剖面:3
  • 最大提升速度:60m/min
  • 计数方式:双向计数
  • 发射脉宽:0.1-100us
  • 频带宽度:1~500kHz
  • 声幅准确度:≤3%
  • 声时准确度:≤0.5%
  • 接收灵敏度:≤10μv
  • 道间串扰:≤1/400
  • 数据导出:USB
  • 数据上传模式:WIFI
  • 工作温度:-20℃ ~ 60℃
  • 供电模式:可拆卸锂电池,工作大于8h
  • 测点间距:5 ~ 25cm
  • 最小测点距离:5cm
  • 径向换能器线长:100m(可定制其他规格)
  • 外形尺寸:340*256*58mm
  • 重量:3.5kg
  • 相关下载

    标准规范

  • DBJ15-60-2019广东省标准建筑地基基础检测规范.pdf
  • DGJ08-218-2017上海市建筑基桩检测技术规程.pdf
  • SJG09-2015《深圳市建筑基桩检测规程》.pdf
  • TB10218-2019 铁路工程基桩检测技术规程.pdf
  • CECS21-2000超声法检测混凝土缺陷技术规程.pdf
  • CECS02-2005超声回弹综合法检测混凝土强度技术规程.pdf
  • (jtg-tf81-01-2004)公路工程基桩动测技术规程.pdf
  • JGJ106-2014建筑基桩检测技术规范.pdf
  • 使用说明书

  • HC-U9系列说明书.pdf
  • 上位机软件

  • 海创高科数据处理系统.220927.rar
  • 主机端软件

  • 混凝土内部缺陷检测_4.0安装程序V1.2.21.220429.apk
  • 混凝土裂缝深度检测_4.0安装程序V1.2.20.220428.apk
  • 混凝土强度检测_4.0安装程序V1.2.22.220428.apk
  • 超声主程序_4.0安装程序V1.2.1.220428.apk
  • 基桩超声波检测_4.0安装程序V1.2.11.220428.apk

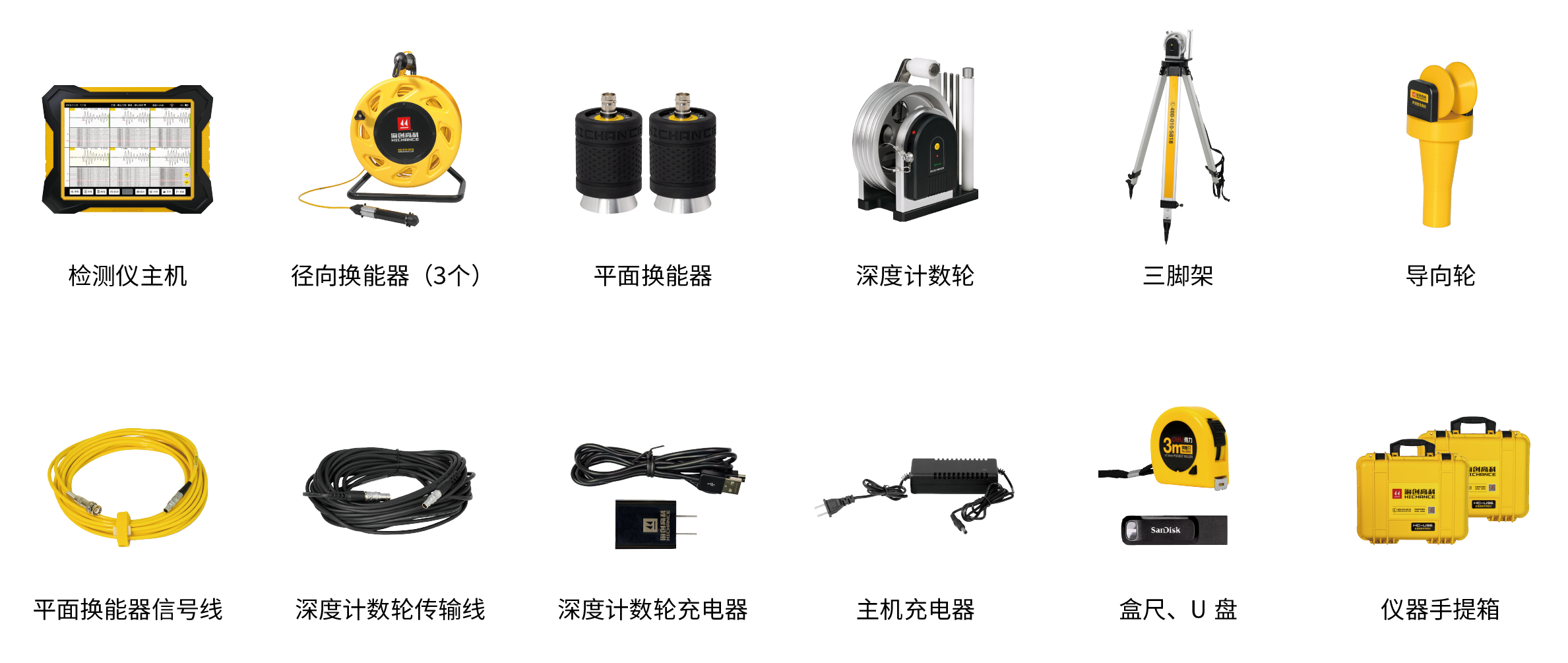

  • 产品配置
