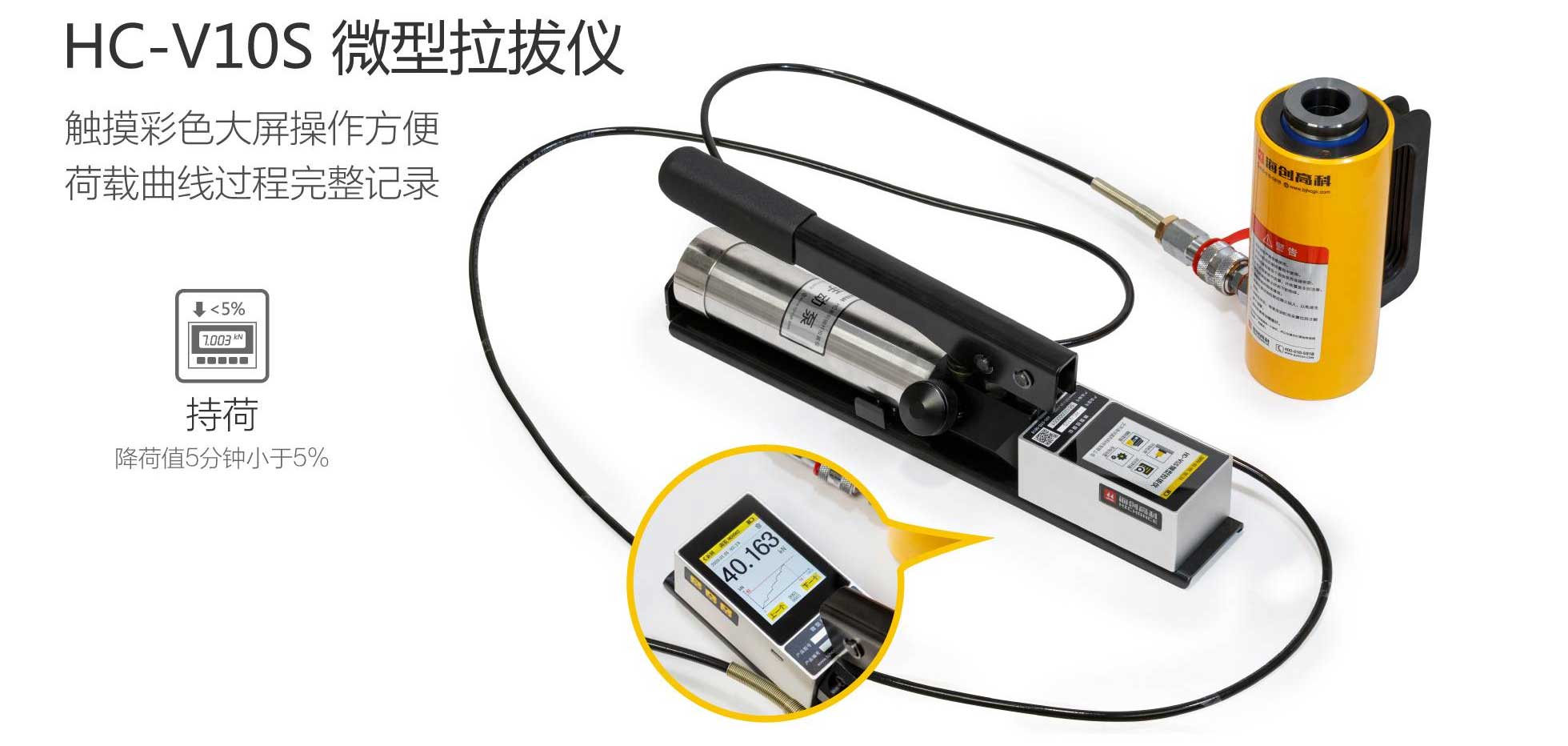

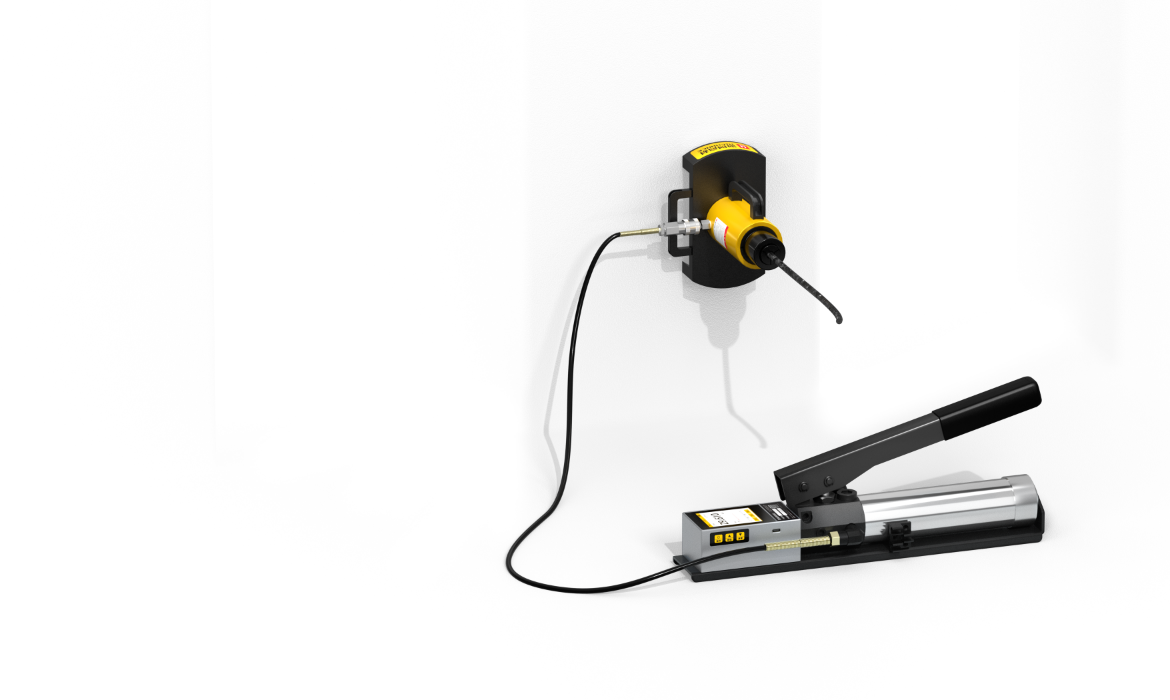

HC-V10S 微型拉拔仪

触摸彩色大屏操作方便
荷载曲线过程完整记录

  • 便捷交互

    触摸彩色大屏操作方便
    荷载曲线过程完整记录

  • 超长续航

    内置大容量锂电池
    连续工作超过3天

  • 硬件防护

    采取过载保护结构
    空载超过量程不会损坏

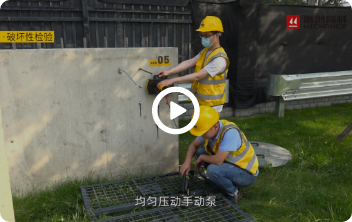

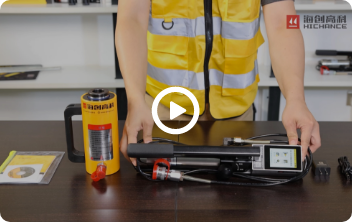

视频说明书

产品概述

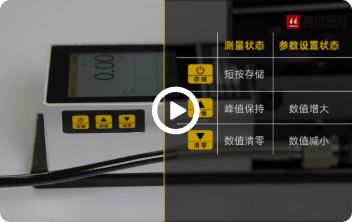

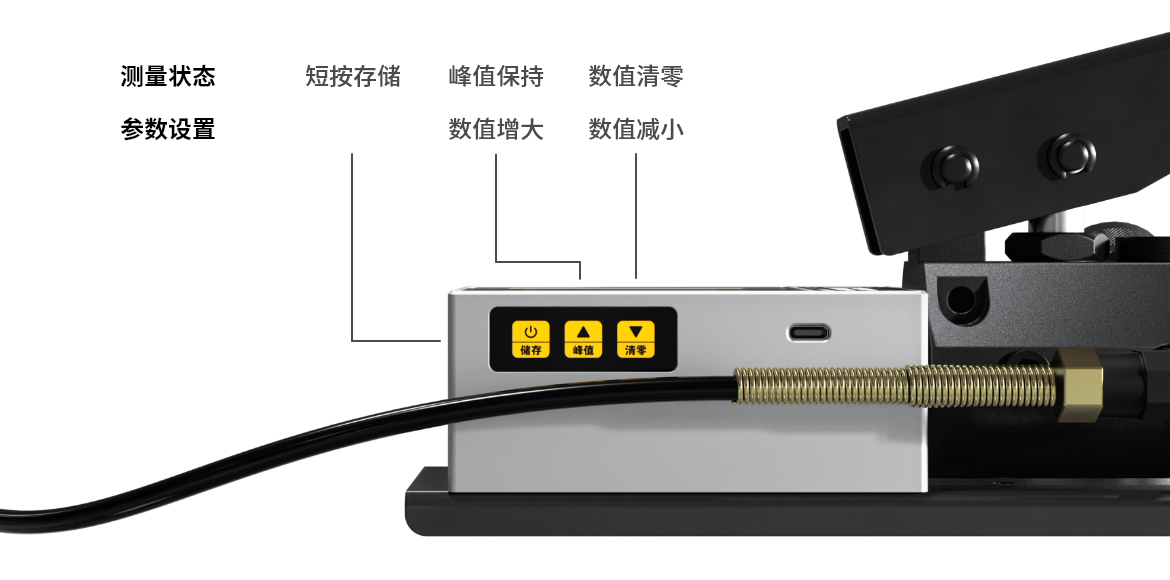

系统设置

功能演示

规格参数

应用领域

  • 适用于各种锚杆、钢筋、膨胀螺栓等锚固件的锚固力检测,测试量程细化,完全符合最新标准对 Φ6~Φ20 钢筋拉拔的要求,可以用于拉结筋的锚固力检测。
  • 功能特点

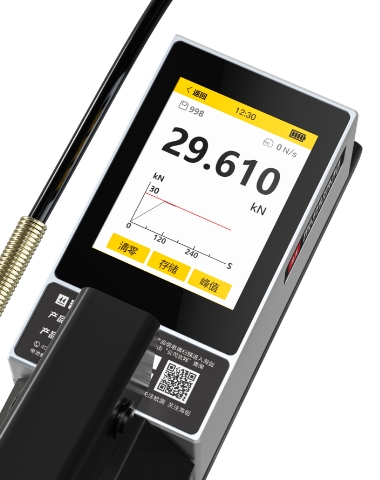

  • 彩色高清触控大屏幕,支持全屏触控交互操作,使用便捷效率更高;
  • 荷载-时间(F-t)曲线、力值同屏显示,检测过程数据完整记录;
  • 加载速度提示功能,辅助匀速加载更符合规范要求;
  • 自带蓝牙模块,支持连接海创APP实现数据上传;
  • 满足持荷5分钟,降荷值小于5%的规范要求;
  • 数据峰值保持,数值10段折线自动修正;
  • 大容量内存,可存储4000条数据;

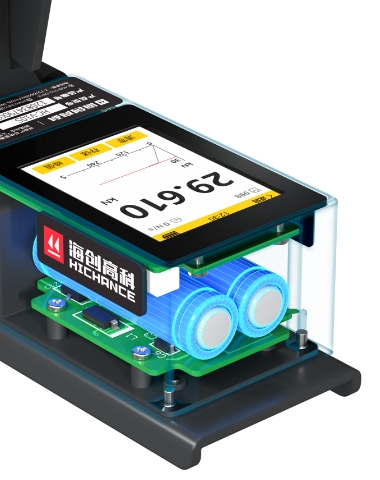

  • 内置大容量锂电池,连续工作超过3天;
  • 采取过载保护结构 , 在空载超过量程时不会使油缸损坏 , 可尽管放心使用。
  • 依据标准

  • GB 50367-2013《混凝土结构加固设计规范》
  • GB 50330-2013《建筑边坡工程技术规范》
  • JGJ 120-2012《建筑基坑支护技术规程》
  • CECS 22:2005《岩土锚杆(索)技术规程》
  • GB 50007-2011《建筑地基基础设计规范》
  • JGJ 145-2013《混凝土结构后锚固技术规程》
  • GB 50550-2010《建筑结构加固工程施工质量验收规范》
  • GB 50203-2011《砌体结构工程施工质量验收规范》
  • 技术指标

  • 油缸中心孔: 27mm
  • 油缸行程: 60mm
  • 测量范围: 0-100kN
  • 常用锚具: Φ6-20
  • 分辨率: 0.01kN
  • 精度: ±1%
  • 重量: 手动泵3.1kg,液压油缸5.5kg,整机重量12.6kg
  • 相关下载

    标准规范

  • CECS 22-2005岩土锚杆(索)技术规程.pdf
  • GB 50007-2011 建筑地基基础设计规范.pdf
  • GB 50203-2011 砌体结构工程施工质量验收规范 .pdf
  • GB 50550-2010 建筑结构加固工程施工质量验收规范.pdf
  • GB 50330-2013 建筑边坡工程技术规范.pdf
  • JGJ 145-2013《混凝土结构后锚固技术规程》.pdf
  • JGJ 120-2012 建筑基坑支护技术规程.pdf
  • 使用说明书

  • HC-V10S微型拉拔仪说明书.pdf
  • 上位机软件

  • 海创高科数据处理系统.231103.rar
  • Android
    手机端软件

  • 手机安装程序V1.1.78.apk

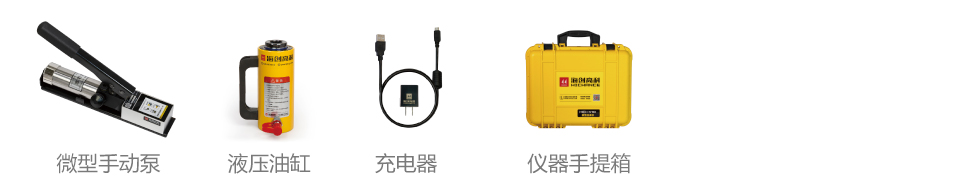

  • 产品配置
