规格参数

应用领域

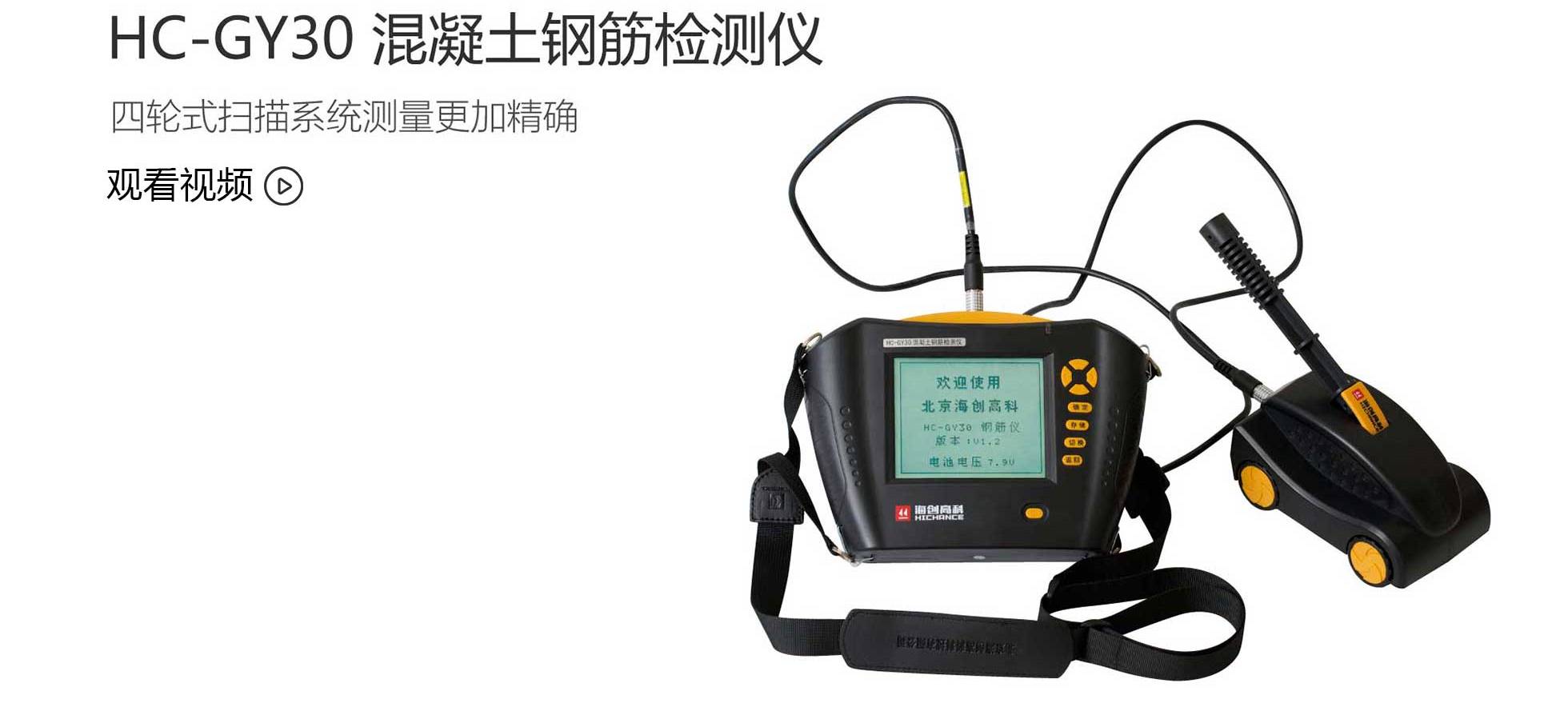

  • HC-GY30混凝土钢筋检测仪主要用于混凝土结构中钢筋位置、钢筋分布及走向、保护层厚度。
  • 功能特点

  • 无边界网格、剖面扫描模式,可自动测量钢筋间距,实时显示钢筋分布图;
  • 四轮式扫描系统测量更加精确,配置延长杆使得现场操作更加方便、快捷;
  • 路径传感器与主机采用单根导线连接,现场使用更方便;
  • 快速扫描功能,扫描速度不影响测试精度;
  • 首创数据校准功能,可根据不同直径的钢筋校准检测数据;
  • 采用复位式开关机,6小时无操作自动关机;
  • 保护层厚度与钢筋信号图像实时显示,最小值自动锁定;
  • 检测数据自动存储,现场即时提供统计分析结果,便于指导施工作业;
  • 专业的数据分析软件,使您的后期数据处理工作轻松完成。
  • 依据标准

  • GB 50010-2010《混凝土结构设计规范》(2015版)
  • GB 50204-2015《混凝土结构工程施工质量验收规范》
  • GB/T 50344-2019《建筑结构检测技术标准》
  • JGJ/T 152-2019《混凝土中钢筋检测技术规程》
  • DB11/T 365-2016《钢筋保护层厚度和钢筋直径技术规程》
  • GB/T 50784-2013《混凝土结构现场检测技术标准》
  • JJF 1224-2009《钢筋保护层、楼板厚度测量仪校准规范》
  • JTG/T J21-2011 《公路桥梁承载能力检测评定规程》
  • 技术指标

  • 钢筋直径设置范围:Φ6mm~Φ50mm
  • 最大量程:5~110mm
  • 保护层厚度最大允许误差:±1(mm) 5~69mm ;±2(mm) 70~89mm;±4(mm) 90~110mm
  • 直径估测适用范围:--
  • 直径估测最大误差:--
  • 剖面模式/网格模式:√
  • 扫描范围:无边界
  • 存储数量:200万测点
  • 数据修正功能(间距/厚度):--
  • 数据传输接口:USB
  • 供电方式:干电池
  • 相关下载

    标准规范

  • GB 50010-2010《混凝土结构设计规范》(2015版).pdf
  • GB 50204-2015《混凝土结构工程施工质量验收规范》.pdf
  • GB/T 50344-2004《建筑结构检测技术标准》.pdf
  • JGJ/T 152-2019《混凝土中钢筋检测技术规程》.pdf
  • DB11/T 365-2016《钢筋保护层厚度和钢筋直径技术规程》.pdf
  • GB/T 50784-2013《混凝土结构现场检测技术标准》.pdf
  • JJF 1224-2009《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》.pdf
  • JTG/T J21-2011 《公路桥梁承载能力检测评定规程》.pdf
  • 使用说明书

  • HC-GY系列说明书V1.0.pdf
  • 上位机软件

  • 海创高科数据处理系统.231103.rar

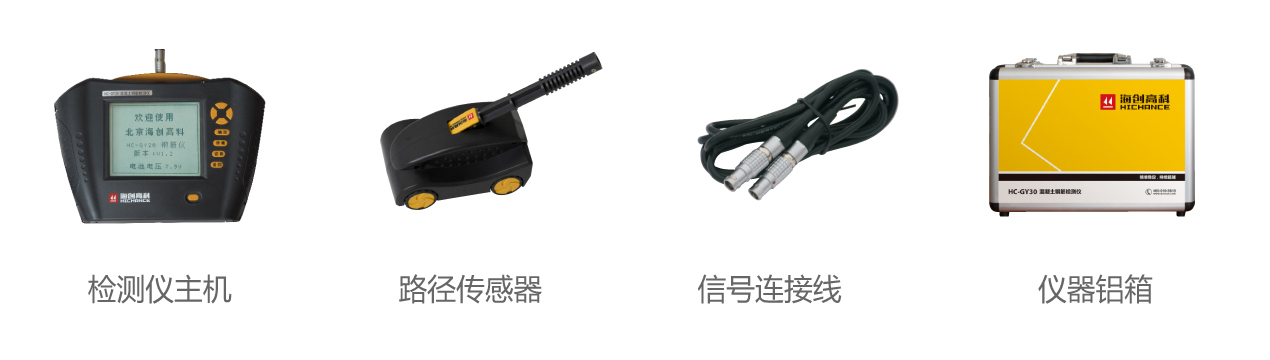

  • 产品配置
